چند لایه ای IC Substrate PCB Board PCB سخت و کور Vias طلای نرم

نام تجاری: TECircuit
شماره مدل: TEC0207
مقدار تولیدی: 1PCS
قیمت: USD 1.99 ~ USD9.99/pcs
زمان تحویل: 5-15 وات روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
اطلاعات دقیق
محل منبع:
چین
گواهی:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
برند:
Shenzhen Tecircuit Electronics Co., Ltd
نوع محصول:
PCB، برد فرکانس بالا، PCB صلب، برد سفت و سخت، برد انعطاف پذیر، PCB سخت انعطاف پذیر، بستر IC، هسته فل
مورد شماره.:
R0075
خدمات:
سرویس PCBA
جزئیات بسته بندی:
بسته وکیوم + جعبه کارتن
قابلیت ارائه:
50000 عدد/ماه
برجسته کردن:

چند لایه IC PCB Substrate Board,صفحه PCB زیربنای IC طلا نرم

,

Soft Gold IC Substrate PCB Board

توضیحات محصول

تصاویر محصول

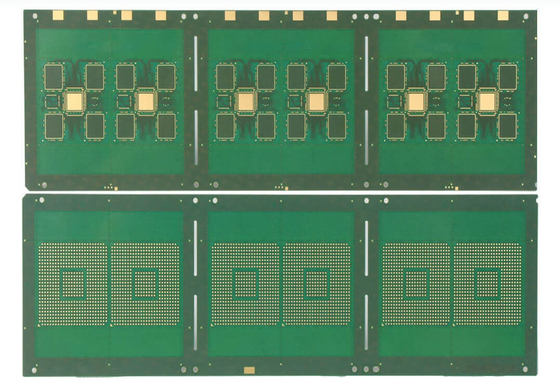

چند لایه ای IC Substrate PCB Board PCB سخت و کور Vias طلای نرم 0









درباره TECircuit



پيدا شد:TECircuit از2004.

مکان:یک ارائه دهنده خدمات تولید الکترونیک (EMS) واقع در شنژن چین.


ماده:PCB EMS قابل تنظیم،پیشنهاداتطیف گسترده ای ازیک توقف
خدمات مغازه

خدمات:
صفحه مدار چاپی (PCB) و مونتاژ صفحه مدار چاپی))PCBA), صفحه مدار چاپی انعطاف پذیر (((FPC), اجزای تامین,
ساخت جعبه، تست.


تضمین کیفیت: UL،ISO 9001،ISO 14001،ISO13485، ITAF 16949 و مطابق با ROHS و REACH.

عکس های کارخانه:
کارخانه ی خود شرکت: 50،000 متر مربع؛ کارکنان: 930+؛ ظرفیت تولید ماهانه: 100،000 متر مربع



کاربردهای محصول



  • PCB های High-Density Interconnect (HDI):

    • در طرح های HDI استفاده می شود که فضا محدود است، اجازه می دهد تا ارتباطات بیشتری در یک منطقه کوچکتر باشد.
  • دستگاه های تلفن همراه:

    • در تلفن های هوشمند و تبلت ها ادغام شده تا فضای را بهینه کند و عملکرد را با کاهش مسیرهای سیگنال بهبود بخشد.
  • الکترونیک مصرفی:

    • در دستگاه هایی مانند تلویزیون های هوشمند، کنسول های بازی و دستگاه های پوشیدنی استفاده می شود، عملکرد را افزایش می دهد در حالی که اندازه را به حداقل می رساند.
  • دستگاه های پزشکی:

    • در تجهیزات پزشکی پیشرفته استفاده می شود که نیاز به طرح های جمع و جور و عملکرد قابل اعتماد دارد، مانند ابزارهای تشخیصی و سیستم های تصویربرداری.
  • الکترونیک خودرو:

    • در واحدهای کنترل الکترونیکی (ECU) ، سیستم های اطلاعات و سرگرمی و ویژگی های ایمنی که در آن قابلیت اطمینان و بهره وری از فضا بسیار مهم است، ادغام شده است.
  • تجهیزات مخابراتی:

    • در ایستگاه های پایه، روترها و سوئیچ ها استفاده می شود، انتقال داده با سرعت بالا با تاخیر کاهش یافته را تسهیل می کند.
  • هوافضا و دفاع:

    • در کاربردهای نظامی و هوافضا استفاده می شود تا طراحی های جمع و جور و سبک بدون تضعیف عملکرد را تضمین کند.
  • نورپردازی LED:

    • یکپارچه شده در صفحه مدار برای برنامه های LED، بهبود مدیریت حرارتی و اتصال.
  • کاربرد های RF و مایکروویو:

    • در مدارهای RF و مایکروویو استفاده می شود، جایی که به حداقل رساندن از دست دادن سیگنال و افزایش عملکرد ضروری است.
  • سیستم های مدیریت انرژی:

    • در کنورترهای قدرت و تنظیم کننده ها استفاده می شود، بهینه سازی فضا برای افزایش کارایی و قابلیت اطمینان.



ویژگی های محصول

  1. بهره وری از فضا:

    • اجازه می دهد تا تراکم بیشتری از ارتباطات بین الملل، آن را برای طرح های جمع و جور ایده آل است.
  2. مسیر سیگنال کاهش یافته:

    • فاصله بین لایه ها را به حداقل می رساند، از دست دادن سیگنال را کاهش می دهد و عملکرد را بهبود می بخشد.
  3. بهبود مدیریت حرارتی:

    • به دلیل مسیرهای سیگنال کوتاه تر و طرح های بهینه شده، انتشار بهتر گرما را تسهیل می کند.
  4. قابلیت اطمینان بیشتر:

    • ویاس های کور در مقایسه با ویاس های سوراخ کمتر به نقص مبتلا هستند و دوام را در برنامه های حیاتی افزایش می دهند.
  5. انعطاف پذیری در طراحی:

    • به طراحان آزادی بیشتری در مسیریابی و طرح بندی می دهد و مدار پیچیده را در بر می گیرد.
  6. سازگاری با فناوری های مختلف:

    • می تواند با مواد و اجزای مختلف، از جمله برای برنامه های RF و سیگنال های با سرعت بالا استفاده شود.
  7. مقرون به صرفه برای حجم های زیاد:

    • در حالی که راه اندازی اولیه ممکن است گران تر باشد، ویاس های کور می توانند به دلیل بهبود بهره وری تولید، هزینه های تولید انبوه را کاهش دهند.
  8. طراحی چند لایه را آسان می کند:

    • ایده آل برای PCB های چند لایه ای که در آن اتصال بین لایه های غیر مجاور مورد نیاز است.
  9. عملکرد فرکانس بالا:

    • مناسب برای کاربردهای فرکانس بالا به دلیل کاهش ظرفیت و جلب انگل.
  10. انطباق با استانداردهای صنعت:

    • تولید شده برای برآورده کردن استانداردهای کیفیت و ایمنی سختگیرانه، اطمینان از قابلیت اطمینان در برنامه های کاربردی حیاتی.





سوالات عمومی

سوال 1: برای نقل قول چه چیزی لازم است؟
جواب:
PCB: QTY، فایل Gerber، و الزامات فنی ((مواد / درمان پایان سطح / ضخامت مس / ضخامت صفحه...))
PCBA: اطلاعات PCB، BOM، ((دستورهای آزمایش...)

س2: چه فرمت های فایل را برای تولید قبول می کنید؟
جواب:
فایل PCB Gerber
لیست BOM برای PCB
روش آزمایش برای PCBA


سوال سوم: آیا پرونده های من در امان هستند؟
جواب:
فایل های شما کاملاً امن و امن نگه داشته می شوند ما از IP مشتریانمان در کل فرآیند محافظت می کنیم تمام اسناد مشتریان هرگز با اشخاص ثالث به اشتراک گذاشته نمی شوند

سوال 4: روش حمل و نقل چیست؟
جواب:

ما می توانیم FedEx / DHL / TNT / UPS را برای حمل و نقل ارائه دهیم. همچنین، روش حمل و نقل مشتری قابل قبول است.

سوال5: روش پرداخت چیست؟
جواب:
انتقال تلگراف با پیش پرداخت (پیش پرداخت TT، T/T) ، PayPal قابل قبول است.

توضیحات محصول

مشخصات:
لایه های PCB: ۱ تا ۴۲ لایه
مواد PCB: CEM1، CEM3، Rogers، FR-4، FR-4 با Tg بالا، پایه آلومینیومی، بدون هالوجن
حداکثر اندازه صفحه PCB: 620mm*1100mm
گواهی PCB: مطابقت با دستورالعمل RoHS
ضخامت PCB: 1.6 ± 0.1mm
ضخامت مس لایه خارج: 0.5-5 اونس
ضخامت لایه داخلی مس: 0.5 تا 5 اونس
حداکثر ضخامت صفحه PCB: 6.0mm
حداقل اندازه سوراخ: 0.20ميلي متر
حداقل عرض خط/فضای: 3/3میل
حداقل S/M Pitch: 0.1mm ((4mil)
ضخامت صفحه و نسبت گشایش: 30:1
حداقل سوراخ مس: 20μm
هول دیا. تحمل ((PTH): ± 0.075mm ((3mil)
گودال دی. تحمل ((NPTH): ±0.05mm (2mil)
انحراف موقعیت سوراخ: ±0.05mm (2mil)
تعصب خطی: ±0.05mm (2mil)
ماسک جوش PCB: سیاه، سفید، زرد
سطح PCB به پایان رسیده: HASL بدون سرب، غوطه ور کردن ENIG، شیمی قلع، فلش طلا، OSP، انگشت طلا، Peelable، غوطه ور کردن نقره
افسانه: سفید
تست الکترونیکی: 100درصدي AOI، اشعه ايکس، آزمايش فضاپيما
طرح: مسیر و امتیاز/V-cut
استاندارد بازرسی: IPC-A-610CCLASSII
گواهینامه: UL (E503048) ،ISO9001/ISO14001/IATF16949
گزارش های خارج: بازرسی نهایی، آزمون E، آزمون قابل سولدر شدن، بخش کوچک و بیشتر
قیمت خوب آنلاین

جزئیات محصولات

Created with Pixso. خونه Created with Pixso. محصولات Created with Pixso.
pcb زیربنایی
Created with Pixso. چند لایه ای IC Substrate PCB Board PCB سخت و کور Vias طلای نرم

چند لایه ای IC Substrate PCB Board PCB سخت و کور Vias طلای نرم

نام تجاری: TECircuit
شماره مدل: TEC0207
مقدار تولیدی: 1PCS
قیمت: USD 1.99 ~ USD9.99/pcs
جزئیات بسته بندی: بسته وکیوم + جعبه کارتن
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
اطلاعات دقیق
محل منبع:
چین
نام تجاری:
TECircuit
گواهی:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
شماره مدل:
TEC0207
برند:
Shenzhen Tecircuit Electronics Co., Ltd
نوع محصول:
PCB، برد فرکانس بالا، PCB صلب، برد سفت و سخت، برد انعطاف پذیر، PCB سخت انعطاف پذیر، بستر IC، هسته فل
مورد شماره.:
R0075
خدمات:
سرویس PCBA
مقدار حداقل تعداد سفارش:
1PCS
قیمت:
USD 1.99 ~ USD9.99/pcs
جزئیات بسته بندی:
بسته وکیوم + جعبه کارتن
زمان تحویل:
5-15 وات روز
شرایط پرداخت:
L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه:
50000 عدد/ماه
برجسته کردن:

چند لایه IC PCB Substrate Board,صفحه PCB زیربنای IC طلا نرم

,

Soft Gold IC Substrate PCB Board

توضیحات محصول

تصاویر محصول

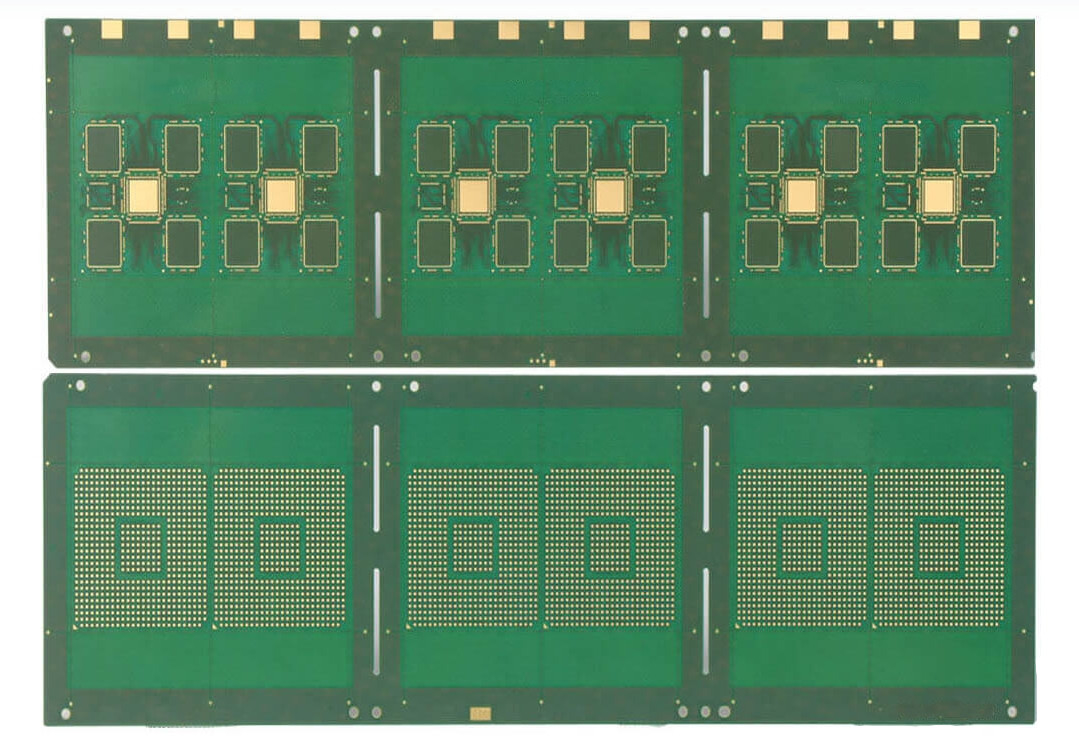

چند لایه ای IC Substrate PCB Board PCB سخت و کور Vias طلای نرم 0
