PCB هسته فلزی زیربنای مس PCB جامد CuPCB پراکندگی حرارتی فلزی

PCB هسته فلزی زیربنای مس PCB جامد CuPCB پراکندگی حرارتی فلزی

نام تجاری:	TECircuit
شماره مدل:	TEC0122
مقدار تولیدی:	1PCS
قیمت:	USD 1.99 ~ USD9.99/pcs
زمان تحویل:	5-15 وات روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

برند:

Shenzhen Tecircuit Electronics Co., Ltd

نوع محصول:

PCB، برد فرکانس بالا، PCB صلب، برد سفت و سخت، برد انعطاف پذیر، PCB سخت انعطاف پذیر، بستر IC، هسته فل

مورد شماره.:

R0026

خدمات:

سرویس PCBA

جزئیات بسته بندی:

بسته وکیوم + جعبه کارتن

قابلیت ارائه:

50000 عدد/ماه

برجسته کردن:

پی سی بی پراکندگی گرما فلزی,PCB هسته فلزی زیربنای مس,PCB هسته فلزی PCB سفت

Metal Core PCB Copper Substrate

Metal Core PCB Rigid PCB

توضیحات محصول

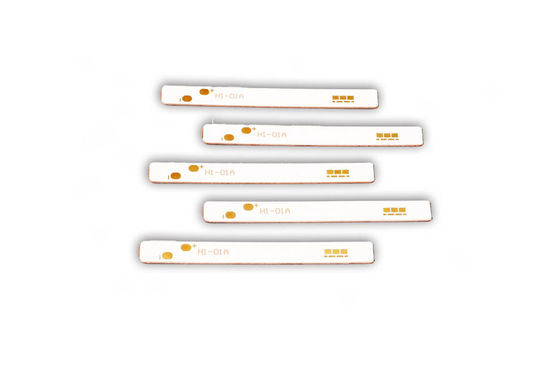

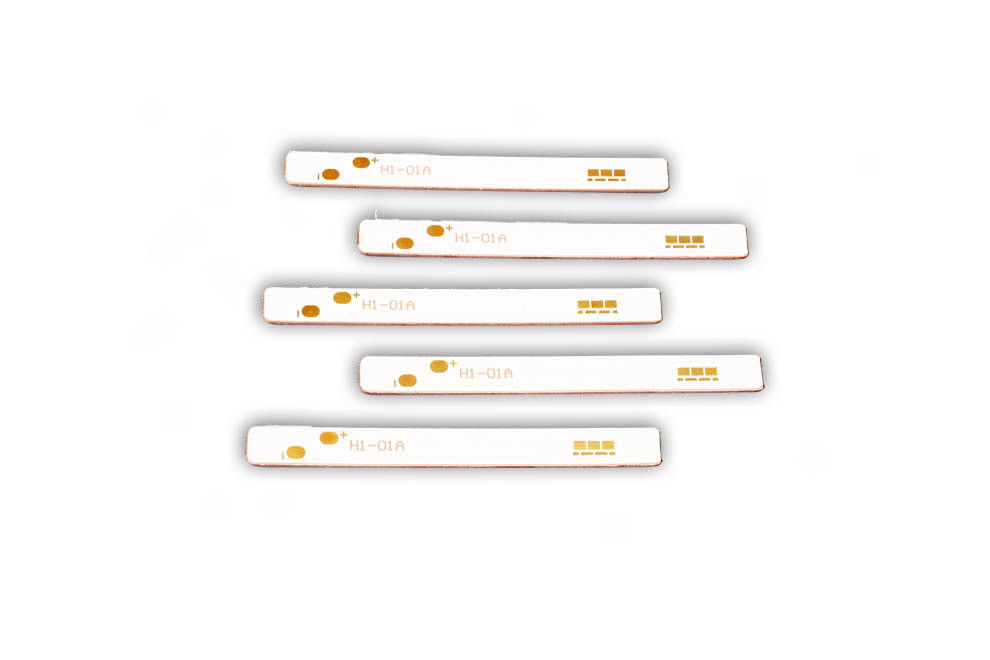

تصاویر محصول

در موردمدار TEC

پيدا شد:TECircuit از2004.

مکان:یک ارائه دهنده خدمات تولید الکترونیک (EMS) واقع در شنژن چین.

ماده:PCB EMS قابل تنظیم،پیشنهاداتطیف گسترده ای ازیک توقفخدمات مغازه

خدمات: صفحه مدار چاپی (PCB) و مونتاژ صفحه مدار چاپی))PCBA), صفحه مدار چاپی انعطاف پذیر (((FPC), اجزای تامین,ساخت جعبه، تست.

تضمین کیفیت: UL،ISO 9001،ISO 14001،ISO13485، ITAF 16949 و مطابق با ROHS و REACH.

عکس های کارخانه:
کارخانه ی خود شرکت: 50،000 متر مربع؛ کارکنان: 930+؛ ظرفیت تولید ماهانه: 100،000 متر مربع

کاربردهای محصول

الکترونیک برق:
- به طور معمول در تقویت کننده های قدرت، کنورترها و اینورترها به دلیل رسانایی حرارتی عالی آنها استفاده می شود، که به مدیریت گرما تولید شده در برنامه های کاربردی با قدرت بالا کمک می کند.
نورپردازی LED:
- استفاده شده در سیستم های روشنایی LED برای از بین بردن گرما به طور موثر، اطمینان از عملکرد بهینه و طول عمر اجزای LED.
کاربرد های RF و مایکروویو:
- استفاده می شود در فرکانس رادیویی (RF) و مدار مایکروویو، که در آن از دست دادن سیگنال کم و عملکرد حرارتی بالا برای عملکرد موثر حیاتی است.
الکترونیک خودرو:
- در واحدهای کنترل خودرو، سنسورها و سیستم های مدیریت انرژی، که در آن قابلیت اطمینان و مدیریت حرارتی ضروری است، ادغام شده است.
تجهیزات مخابراتی:
- استفاده می شود در دستگاه های مخابراتی برای پشتیبانی از سیگنال های فرکانس بالا، بهره برداری از رسانایی مس و خواص حرارتی.
تجهیزات صنعتی:
- در سیستم های کنترل صنعتی و ماشین آلات مورد استفاده قرار می گیرد که در آن دوام و مقاومت گرما مورد نیاز است.
الکترونیک مصرفی:
- در دستگاه های مصرفی با عملکرد بالا مانند کنسول های بازی و تجهیزات صوتی پیشرفته برای عملکرد حرارتی و الکتریکی برتر ادغام شده است.
انرژی های تجدید پذیر:
- در اینورترهای خورشیدی و کنترل کننده های توربین بادی استفاده می شود، جایی که از بین بردن گرما برای عملکرد قابل اعتماد بسیار مهم است.
دستگاه های پزشکی:
- در تجهیزات پزشکی که نیاز به مدیریت حرارتی دقیق دارند، مانند سیستم های تصویربرداری و دستگاه های تشخیصی استفاده می شود.
کاربردهای سینک های حرارتی:
- در طرح های PCB استفاده می شود که به عنوان بخاری های حرارتی عمل می کنند و مدیریت حرارتی را در کاربردهای مختلف الکترونیکی افزایش می دهند.

ویژگی های محصول

هدایت حرارتی عالی:
- زیربناهای مس در مقایسه با مواد سنتی FR4 از انتشار گرما برتر برخوردار هستند، که آنها را برای کاربردهای قدرت بالا ایده آل می کند.
رسانایی الکتریکی بالا:
- مقاومت پایین و رسانایی بالا را ارائه می دهد که برای به حداقل رساندن تلفات انرژی در مدارهای برق ضروری است.
دوام:
- زیربناهای مس قوی تر هستند و می توانند در مقایسه با PCB های استاندارد در برابر دمای بالاتر و فشارهای مکانیکی مقاومت کنند.
سبک وزن:
- علیرغم قدرت آنها، زیربناهای مس می توانند سبک باشند، که برای دستگاه های الکترونیکی قابل حمل و فشرده مفید است.
ثبات ابعاد خوب:
- حفظ یکپارچگی ساختاری در شرایط مختلف حرارتی، کاهش خطر انحرافی و یا delamination.
سازگاری با فرآیندهای مختلف:
- سازگار با فرآیندهای تولید PCB استاندارد، از جمله تکنولوژی نصب سطح (SMT) و مونتاژ سوراخ.
انعطاف پذیری طراحی:
- اجازه می دهد تا برای طرح های پیچیده و طرح بندی به دلیل انعطاف پذیری مس، امکان مدار پیچیده در فضاهای جمع و جور.
ملاحظات هزینه:
- اگرچه معمولاً گران تر از PCB های استاندارد FR4 است، اما مزایای طولانی مدت عملکرد و دوام اغلب سرمایه گذاری را توجیه می کند.
مقاومت محیط زیست:
- بستر های مس می توانند برای مقاومت بیشتر در برابر خوردگی و عوامل محیطی درمان شوند و طول عمر PCB را افزایش دهند.
راه حل های مدیریت حرارتی:
- اغلب در کنار ویژگی های مدیریت حرارتی اضافی، مانند ویاس ها و بخاری های حرارتی، برای بهینه سازی انتشار حرارتی در برنامه های کاربردی با عملکرد بالا طراحی شده است.

سوالات عمومی

سوال 1: برای نقل قول چه چیزی لازم است؟
جواب:
PCB: QTY، فایل Gerber، و الزامات فنی ((مواد / درمان پایان سطح / ضخامت مس / ضخامت صفحه...))
PCBA: اطلاعات PCB، BOM، ((دستورهای آزمایش...)

س2: چه فرمت های فایل را برای تولید قبول می کنید؟
جواب:
فایل PCB Gerber
لیست BOM برای PCB
روش آزمایش برای PCBA

سوال سوم: آیا پرونده های من در امان هستند؟
جواب:
فایل های شما کاملاً امن و امن نگه داشته می شوند ما از IP مشتریانمان در کل فرآیند محافظت می کنیم تمام اسناد مشتریان هرگز با اشخاص ثالث به اشتراک گذاشته نمی شوند

سوال 4: روش حمل و نقل چیست؟
جواب:
ما می توانیم FedEx / DHL / TNT / UPS را برای حمل و نقل ارائه دهیم. همچنین، روش حمل و نقل مشتری قابل قبول است.

سوال5: روش پرداخت چیست؟
جواب:
انتقال تلگراف با پیش پرداخت (پیش پرداخت TT، T/T) ، PayPal قابل قبول است.

توضیحات محصول

مشخصات:
لایه های PCB:	۱ تا ۴۲ لایه
مواد PCB:	CEM1، CEM3، Rogers، FR-4، FR-4 با Tg بالا، پایه آلومینیومی، بدون هالوجن
حداکثر اندازه صفحه PCB:	620mm*1100mm
گواهی PCB:	مطابقت با دستورالعمل RoHS
ضخامت PCB:	1.6 ± 0.1mm
ضخامت مس لایه خارج:	0.5-5 اونس
ضخامت لایه داخلی مس:	0.5 تا 5 اونس
حداکثر ضخامت صفحه PCB:	6.0mm
حداقل اندازه سوراخ:	0.20ميلي متر
حداقل عرض خط/فضای:	3/3میل
حداقل S/M Pitch:	0.1mm ((4mil)
ضخامت صفحه و نسبت گشایش:	30:1
حداقل سوراخ مس:	20μm
هول دیا. تحمل ((PTH):	± 0.075mm ((3mil)
گودال دی. تحمل ((NPTH):	±0.05mm (2mil)
انحراف موقعیت سوراخ:	±0.05mm (2mil)
تعصب خطی:	±0.05mm (2mil)
ماسک جوش PCB:	سیاه، سفید، زرد
سطح PCB به پایان رسیده:	HASL بدون سرب، غوطه ور کردن ENIG، شیمی قلع، فلش طلا، OSP، انگشت طلا، Peelable، غوطه ور کردن نقره
افسانه:	سفید
تست الکترونیکی:	100درصدي AOI، اشعه ايکس، آزمايش فضاپيما
طرح:	مسیر و امتیاز/V-cut
استاندارد بازرسی:	IPC-A-610CCLASSII
گواهینامه:	UL (E503048) ،ISO9001/ISO14001/IATF16949
گزارش های خارج:	بازرسی نهایی، آزمون E، آزمون قابل سولدر شدن، بخش کوچک و بیشتر
