PCB هسته آلومینیومی RIGID 1 لایه صفحه مدار چاپی برای PAD الکترونیک

PCB هسته آلومینیومی RIGID 1 لایه صفحه مدار چاپی برای PAD الکترونیک

نام تجاری:	TECircuit
شماره مدل:	TEC0014
مقدار تولیدی:	1PCS
قیمت:	USD 1.99 ~ USD9.99/pcs
زمان تحویل:	5-15 وات روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

مورد شماره.:

R0013

برند:

Shenzhen Tecircuit Electronics Co., Ltd

نوع محصول:

PCB، PCB صلب، برد مدار چاپی، برد صلب، برد انعطاف پذیر، PCB سخت انعطاف پذیر، بستر IC، هسته فلزی

خدمات:

سرویس PCBA یک مرحله ای

جزئیات بسته بندی:

بسته وکیوم + جعبه کارتن

قابلیت ارائه:

50000 عدد/ماه

برجسته کردن:

PAD الکترونیک PCB هسته آلومینیومی,صفحه مدار چاپی آلومینیومی 1 لایه

Aluminum 1 Layer Printed Circuit Board

توضیحات محصول

کاربرد: روشنایی کوچک
تعداد لایه ها:1
مواد: AL
ضخامت:1.0mm
ابعاد: 423*368
درمان سطح:OSP
ویژگی ویژه: تحمل PAD +/- 0.02mm

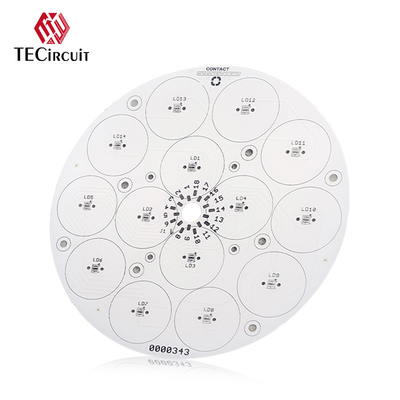

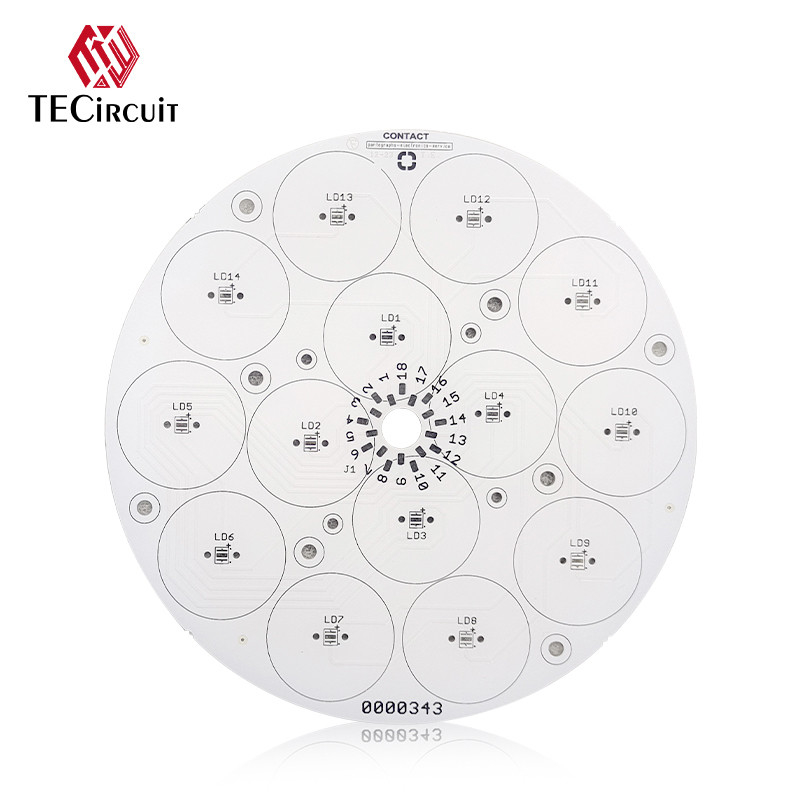

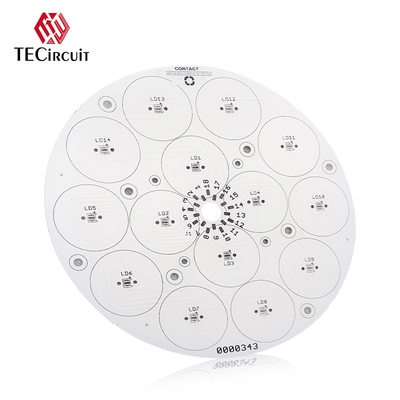

تصاویر محصول

درباره TECircuit

مدار TECگروه الکترونيکيیک ارائه دهنده خدمات تولید الکترونیک (EMS) در طول 10 سال گذشته، ما تجربه گسترده ای در زمینه تولید و مونتاژ PCBs،که به ما اجازه می دهد تا خود را به عنوان یک شرکت معتبر فناوری در داخل و خارج از کشور تاسیس کنیمبا تکمیل هزاران سفارش برای هزاران مشتری، ما دانش جامع در مورد چگونه به درستی تولید PCBs با کیفیت بالا برای تقریبا هر صنعت که آنها را استفاده از، از جمله صنعت, ماشین آلات, کشاورزی، دفاع، هوافضا،پزشکی, امنیت، خود کاری (DIY) ، و غیره.

PCB هسته آلومینیومی RIGID 1 لایه صفحه مدار چاپی برای PAD الکترونیک 1

توضیحات محصول

مشخصات:
لایه های PCB:	۱ تا ۴۲ لایه
مواد PCB:	CEM1، CEM3، Rogers، FR-4، FR-4 با Tg بالا، پایه آلومینیومی، بدون هالوجن
حداکثر اندازه صفحه PCB:	620mm*1100mm
گواهی PCB:	مطابقت با دستورالعمل RoHS
ضخامت PCB:	1.6 ± 0.1mm
ضخامت مس لایه خارج:	0.5-5 اونس
ضخامت لایه داخلی مس:	0.5 تا 5 اونس
حداکثر ضخامت صفحه PCB:	6.0mm
حداقل اندازه سوراخ:	0.20ميلي متر
حداقل عرض خط/فضای:	3/3میل
حداقل S/M Pitch:	0.1mm ((4mil)
ضخامت صفحه و نسبت گشایش:	30:1
حداقل سوراخ مس:	20μm
هول دیا. تحمل ((PTH):	± 0.075mm ((3mil)
گودال دی. تحمل ((NPTH):	±0.05mm (2mil)
انحراف موقعیت سوراخ:	±0.05mm (2mil)
تعصب خطی:	±0.05mm (2mil)
ماسک جوش PCB:	سیاه، سفید، زرد
سطح PCB به پایان رسیده:	HASL بدون سرب، غوطه ور کردن ENIG، شیمی قلع، فلش طلا، OSP، انگشت طلا، Peelable، غوطه ور کردن نقره
افسانه:	سفید
تست الکترونیکی:	100درصدي AOI، اشعه ايکس، آزمايش فضاپيما
طرح:	مسیر و امتیاز/V-cut
استاندارد بازرسی:	IPC-A-610CCLASSII
گواهینامه:	UL (E503048) ،ISO9001/ISO14001/IATF16949
گزارش های خارج:	بازرسی نهایی، آزمون E، آزمون قابل سولدر شدن، بخش کوچک و بیشتر
