اینورتر خورشیدی RIGID PCB Board Multi Layer Printed Circuit Board تولید صفحه مدار چاپی

اینورتر خورشیدی RIGID PCB Board Multi Layer Printed Circuit Board تولید صفحه مدار چاپی

نام تجاری:	TECircuit
شماره مدل:	TEC0046
مقدار تولیدی:	1pcs برای نمونه ، 100pcs برای فله
قیمت:	USD 1.99 ~ USD9.99/pcs
زمان تحویل:	5-15 وات روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام

اطلاعات دقیق

توضیحات محصول

امتیازها و نظرات

اطلاعات دقیق

محل منبع:

چین

گواهی:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH

نام تجاری:

شرکت Electronics Shenzhen Tecircuit ، Ltd

نوع محصول:

PCB ، صفحه فرکانس بالا ، PCB سفت و سخت ، تخته سفت و سخت ، تخته انعطاف پذیر ، PCB سفت و سخت ، IC-Subs

شماره مورد:

R0023

خدمات:

سرویس PCBA

جزئیات بسته بندی:

بسته وکیوم + جعبه کارتن

قابلیت ارائه:

50000 عدد/ماه

برجسته کردن:

صفحه PCB RIGID اینورتر خورشیدی,تولید صفحه مدار چاپی چند لایه ای,تولید صفحه مدار چاپی RIGID

Multi Layer Printed Circuit Board Manufacturing

RIGID Printed Circuit Board Manufacturing

توضیحات محصول

صفحه PCB RIGID اینورتر خورشیدی

تولید صفحه مدار چاپی چند لایه ای برای کاربردهای انرژی خورشیدی

مشخصات محصول

تعداد لایه ها	4L
مواد	FR-4 TG150
ضخامت	2.5 میلی متر
ضخامت مس	3.5 اونس
ابعاد	۴۱۹ * ۲۵۰ میلی متر
درمان سطح	HASL LF
درخواست	اینورتر خورشیدی

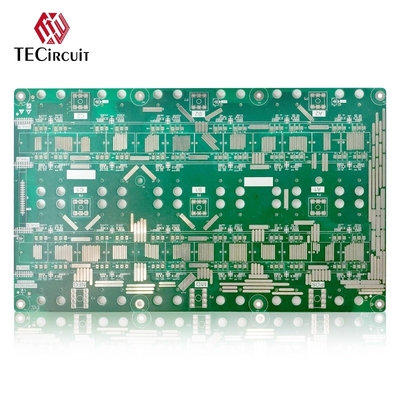

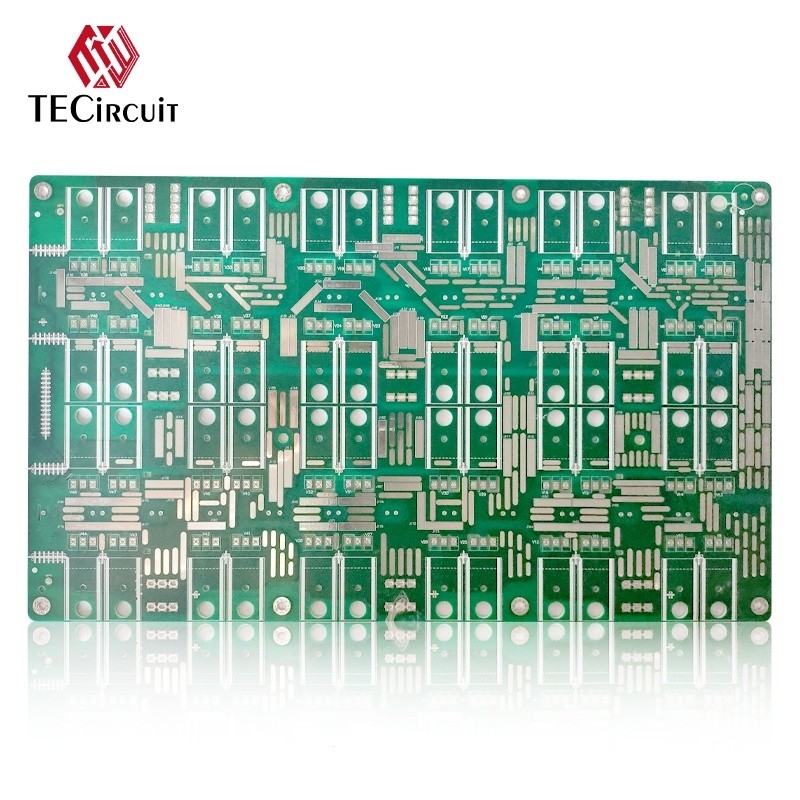

تصاویر محصول

درباره TECircuit

تاسیس:2004

مکان:شنژن، چین - ارائه دهنده خدمات تولید الکترونیک (EMS)

خدمات:PCB EMS سفارشی که راه حل های یک مرحله ای جامع را ارائه می دهد از جمله PCB / PCBA ، Flexible Printed Circuit Board (FPC) ، تامین اجزای ، ساخت جعبه و آزمایش

گواهینامه های کیفیت:UL، ISO 9001، ISO 14001، ISO 13485، IATF 16949، مطابق با استانداردهای ROHS و REACH

ظرفیت تولید:50،000 متر مربع با 930+ کارمند و ظرفیت تولید ماهانه 100،000 متر مربع

پرسش های مکرر

برای نقل قول چه چیزی لازم است؟

PCB:مقدار، فایل گربر و الزامات فنی (مواد، سطح، ضخامت مس، ضخامت صفحه)
PCBA:اطلاعات PCB، لیست BOM و اسناد آزمایش

چه فرمت فایل هایی را برای تولید قبول می کنید؟

فایل های PCB Gerber، لیست های BOM برای مونتاژ PCB و روش های آزمایش برای PCBA

پرونده هام امن هستن؟

پرونده های شما کاملا امن و محافظت می شوند ما مالکیت معنوی مشتری را در طول کل فرآیند محافظت می کنیم و هرگز اسناد را با اشخاص ثالث به اشتراک نمی گذاریم

روش حملش چيه؟

ما گزینه های حمل و نقل فدکس، DHL، TNT و UPS را ارائه می دهیم. روش های حمل و نقل ارائه شده توسط مشتری نیز قابل قبول است.

روش پرداخت چیه؟

انتقال تلگراف (T/T پیش پرداخت) و پی پال پذیرفته می شوند.

کاربردهای محصول

اینورترهای خورشیدی متصل به شبکه:تبدیل قدرت DC از پنل های خورشیدی به قدرت AC برای یکپارچه سازی شبکه
اینورترهای خورشیدی خارج از شبکه:سیستم های قدرت مستقل در مکان های دور افتاده بدون دسترسی به شبکه
سیستم های باتری:سیستم های یکپارچه برای ذخیره انرژی خورشیدی و تامین برق در دوره های غیر آفتابی
مایکرو اینورترها:تاسیسات کوچک تبدیل DC به AC در سطح پانل برای به دست آوردن انرژی بهینه
بهینه ساز قدرت:مدیریت و تبدیل قدرت در سطح ماژول برای حداکثر انرژی تولید
اینورترهای هیبریدی:ترکیب قابلیت های متصل به شبکه و خارج از شبکه با قابلیت های ذخیره انرژی
سیستم های نظارت خورشیدی:ردیابی عملکرد و نظارت بر داده های زمان واقعی برای سیستم های خورشیدی
ادغام خانه هوشمند:مدیریت انرژی و بهینه سازی از طریق اتصال اتوماسیون خانگی
ایستگاه های شارژ خودروهای الکتریکی:راه حل های شارژ خودروهای خورشیدی که انرژی خورشیدی را برای شارژ خودرو تبدیل می کنند
سیستم های انرژی تجدید پذیر:ادغام با سیستم های بزرگ انرژی تجدید پذیر از جمله سیستم های انرژی بادی

مشخصات فنی

لایه های PCB	1 تا 42 لایه
مواد PCB	CEM1، CEM3، Rogers، FR-4، FR-4 با Tg بالا، پایه آلومینیومی، بدون هالوجن
حداکثر اندازه تخته	620mm * 1100mm
گواهینامه	مطابقت با دستورالعمل RoHS
ضخامت PCB	1.6 ± 0.1mm
ضخامت لایه بیرونی مس	0.5-5 اونس
ضخامت لایه داخلی مس	0.5 تا 5 اونس
حداکثر ضخامت تخته	6.0mm
حداقل اندازه سوراخ	0.20ميلي متر
حداقل عرض خط/فضای	3/3میل
حداقل ارتفاع ماسک جوش	0.1mm (4mil)
ضخامت صفحه و نسبت دیافراگم	30:1
حداقل سوراخ مس	20μm
تحمل قطر سوراخ (PTH)	±0.075mm (3mil)
تحمل قطر سوراخ (NPTH)	±0.05mm (2mil)
انحراف موقعیت سوراخ	±0.05mm (2mil)
چشم انداز تحمل	±0.05mm (2mil)
رنگ های ماسک جوش دهنده PCB	سیاه، سفید، زرد
پوشش سطح PCB	HASL بدون سرب، Immersion ENIG، Chem Tin، فلش طلا، OSP، انگشت طلا، پاک کننده، Immersion Silver
رنگ افسانه	سفید
آزمایش الکتریکی	100٪ AOI، آزمایش اشعه ایکس، تحقیقات پرواز
پردازش طرح	مسیر و امتیاز/V-cut
استاندارد بازرسی	IPC-A-610C کلاس دوم
گواهینامه ها	UL (E503048) ، ISO9001/ISO14001/IATF16949
گزارش های خارج	بازرسی نهایی، آزمون E، آزمون قابلیت جوش، بخش کوچک و بیشتر
