صفحه مدار PCB چند لایه با فرکانس بالا انگشت طلایی FR4 TG150 تنش سطحی

صفحه مدار PCB چند لایه با فرکانس بالا انگشت طلایی FR4 TG150 تنش سطحی

نام تجاری:	TECircuit
شماره مدل:	TEC0018
مقدار تولیدی:	1PCS
قیمت:	USD 1.99 ~ USD9.99/pcs
زمان تحویل:	5-15 وات روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

برند:

Shenzhen Tecircuit Electronics Co., Ltd

نوع محصول:

PCB، برد فرکانس بالا، PCB صلب، برد سفت و سخت، برد انعطاف پذیر، PCB سخت انعطاف پذیر، بستر IC، هسته فل

مورد شماره.:

R0016

خدمات:

سرویس PCBA

جزئیات بسته بندی:

بسته وکیوم + جعبه کارتن

قابلیت ارائه:

50000 عدد/ماه

برجسته کردن:

گلدن فنگر FR4 RIGID PCB,صفحه مدار چند لایه ای با فرکانس بالا,TG150 PCB چند لایه سطح

High Frequency Multi Layer Circuit Board

TG150 Surface Multi Layer PCB

توضیحات محصول

تعداد لایه ها:4
ماده: FR4 TG150
ضخامت:1.6 میلی متر
حداقل اندازه سوراخ:0.4 میلی متر، ماسک جوش قابل قبول در ویاس ها نیست
ضخامت مس: 1 اونس داخلی / 1 اونس خارجی
ابعاد:182.5*135mm/1UF
پوشش سطحی: طلا غوطه ور 2u
کاربرد:تنش سطحی 238mN/m

تصاویر محصول

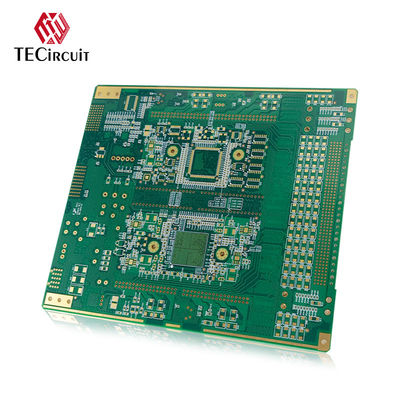

صفحه مدار PCB چند لایه با فرکانس بالا انگشت طلایی FR4 TG150 تنش سطحی 1

درباره TECircuit

مدار TECگروه الکترونيکيیک ارائه دهنده خدمات تولید الکترونیک (EMS) در طول 10 سال گذشته، ما تجربه گسترده ای در زمینه تولید و مونتاژ PCBs،که به ما اجازه می دهد تا خود را به عنوان یک شرکت معتبر فناوری در داخل و خارج از کشور تاسیس کنیمبا تکمیل هزاران سفارش برای هزاران مشتری، ما دانش جامع در مورد چگونه به درستی تولید PCBs با کیفیت بالا برای تقریبا هر صنعت که آنها را استفاده از، از جمله صنعت, ماشین آلات, کشاورزی، دفاع، هوافضا،پزشکی, امنیت، خود کاری (DIY) ، و غیره.

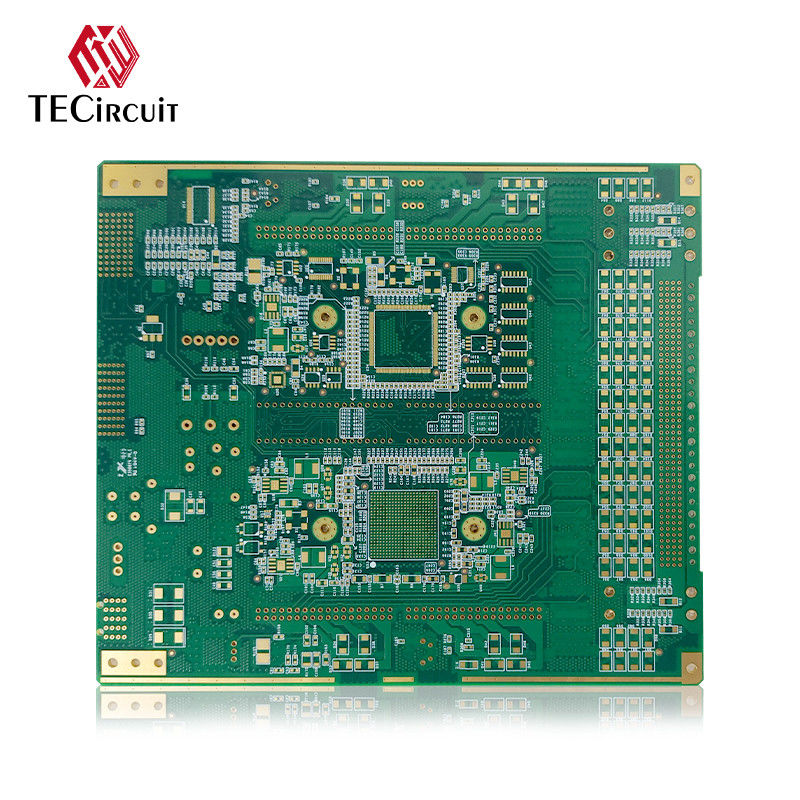

صفحه مدار PCB چند لایه با فرکانس بالا انگشت طلایی FR4 TG150 تنش سطحی 2

توضیحات محصول

مشخصات:
لایه های PCB:	۱ تا ۴۲ لایه
مواد PCB:	CEM1، CEM3، Rogers، FR-4، FR-4 با Tg بالا، پایه آلومینیومی، بدون هالوجن
حداکثر اندازه صفحه PCB:	620mm*1100mm
گواهی PCB:	مطابقت با دستورالعمل RoHS
ضخامت PCB:	1.6 ± 0.1mm
ضخامت مس لایه خارج:	0.5-5 اونس
ضخامت لایه داخلی مس:	0.5 تا 5 اونس
حداکثر ضخامت صفحه PCB:	6.0mm
حداقل اندازه سوراخ:	0.20ميلي متر
حداقل عرض خط/فضای:	3/3میل
حداقل S/M Pitch:	0.1mm ((4mil)
ضخامت صفحه و نسبت گشایش:	30:1
حداقل سوراخ مس:	20μm
هول دیا. تحمل ((PTH):	± 0.075mm ((3mil)
گودال دی. تحمل ((NPTH):	±0.05mm (2mil)
انحراف موقعیت سوراخ:	±0.05mm (2mil)
تعصب خطی:	±0.05mm (2mil)
ماسک جوش PCB:	سیاه، سفید، زرد
سطح PCB به پایان رسیده:	HASL بدون سرب، غوطه ور کردن ENIG، شیمی قلع، فلش طلا، OSP، انگشت طلا، Peelable، غوطه ور کردن نقره
افسانه:	سفید
تست الکترونیکی:	100درصدي AOI، اشعه ايکس، آزمايش فضاپيما
طرح:	مسیر و امتیاز/V-cut
استاندارد بازرسی:	IPC-A-610CCLASSII
گواهینامه:	UL (E503048) ،ISO9001/ISO14001/IATF16949
گزارش های خارج:	بازرسی نهایی، آزمون E، آزمون قابل سولدر شدن، بخش کوچک و بیشتر
