مونتاژ برد مدار چاپی SMT سینتی‌سایزر مدولار الکترونیک مصرفی PCBA

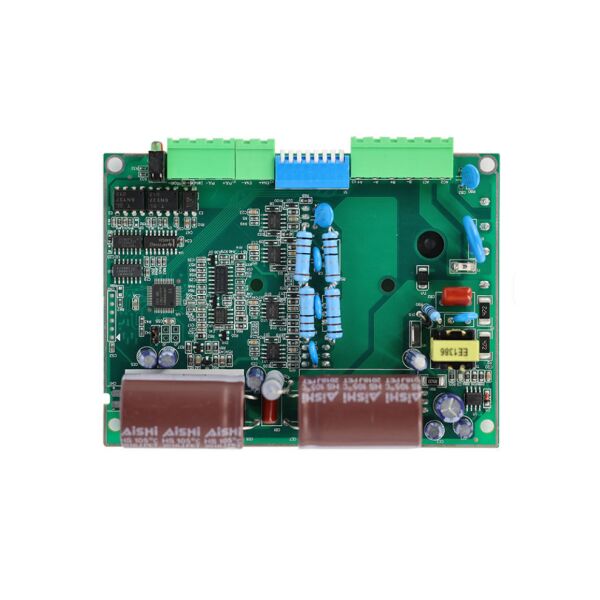

تصاویر PCBA

در موردمدار TEC

پيدا شد:TECircuit از2004.

مکان:یک ارائه دهنده خدمات تولید الکترونیک (EMS) واقع در شنژن چین.

ماده:PCB EMS قابل تنظیم،پیشنهاداتطیف گسترده ای ازیک توقفخدمات مغازه

خدمات: صفحه مدار چاپی (PCB) و مونتاژ صفحه مدار چاپی))PCBA), صفحه مدار چاپی انعطاف پذیر (((FPC), اجزای تامین,ساخت جعبه، تست.

تضمین کیفیت: UL،ISO 9001،ISO 14001،ISO13485، ITAF 16949 و مطابق با ROHS و REACH.

عکس های کارخانه:
کارخانه ی خود شرکت: 50،000 متر مربع؛ کارکنان: 930+؛ ظرفیت تولید ماهانه: 100،000 متر مربع

برنامه های کاربردی PCBA

• ترکیب و طراحی صدا قابل تنظیم: PCBA به عنوان هسته ای از ماژول های فردی (مانند نوسانگرها، فیلترها، پاکت ها) عمل می کند که کاربران برای ساخت مسیرهای منحصر به فرد تولید و پردازش صدا با هم پیوند می دهند.امکان ایجاد همه چیز از صداهای آنالوگ کلاسیک تا بافت های دیجیتال پیچیده.

• خلاقیت موسیقی تجربی: به نوازندگان و هنرمندان صوتی اجازه می دهد تا سیستم های غیر سنتی، اغلب خودبازی را بسازند که دنباله های در حال تکامل، ملودی های تصادفی،و منظره های صوتی پویا از طریق ولتاژ کنترل (CV) و سیگنال های دروازه متصل.

• آموزش صوتی عملی و یادگیری جریان سیگنال: یک رابط فیزیکی ملموس برای درک اصول اساسی سنتز صدا، الکترونیک،و پردازش سیگنال آنالوگ / دیجیتال با تجسم و دستکاری زنجیره سیگنال صوتی.

• طراحی و پردازش صدا حرفه ای استودیو: به عنوان یک اثر برتر خارج از کشتی یا منبع صدا در استودیوهای ضبط استفاده می شود، فیلتر آنالوگ مشخص، نوسان منحصر به فرد،و صداهای نوسانگر غنی که با ابزارهای مبتنی بر نرم افزار ساده تکرار می شوند.

• عملکرد الکتریکی پویا: اجازه می دهد تا نوازندگان یک ابزار انعطاف پذیر و لمسی را برای مجموعه خود ایجاد کنند،جایی که صداها می توانند به طور چشمگیری در زمان واقعی از طریق پچ فیزیکی و دستکاری دکمه برای اعمال زنده بیانگر و تکراری تغییر کنند.

• پل ادغام برای تنظیمات استودیوی هیبریدی: ماژول هایی که دارای PCBAهای دیجیتالی هستند می توانند به عنوان رابط عمل کنند و CV/gate آنالوگ را به MIDI یا USB تبدیل کنند یا به عنوان کنترل کننده های سخت افزاری برای ایستگاه های کاری صوتی دیجیتال (DAW) عمل کنند.ترکیب یکپارچه جریان های کاری آنالوگ و دیجیتال.

• توسعه ابزار صوتی تخصصی: به مهندسان و هنرمندان اجازه می دهد تا پردازنده های صوتی بسیار تخصصی یا ژنراتورهای سیگنال (به عنوان مثال مدارهای تحریف منحصر به فرد،دنبال کننده های سفارشی) که در محصولات تجاری موجود نیستند.

ویژگی های PCBA

1. نوسانگر کنترل شده ولتاژ / هسته (VCO) و مدارهای فیلتر: PCBA شامل هسته های نوسان دهنده آنالوگ دقیق (برای تولید امواج صوتی) و مدار های فیلتر حالت متغیر با فرکانس، شکل موج،و رزونانس به طور مستقیم قابل کنترل با ولتاژ کنترل ورودی (CV).

2. ولتاژ کنترل (CV) و مدیریت سیگنال دروازه: طراحی شده با جک های ورودی / خروجی متعدد و مدارهای اختصاص داده شده به مسیریابی ، مقیاس بندی ، جمع آوری و پردازش CV DC-coupled (برای کنترل مداوم) و سیگنال های Gate / Trigger (برای زمان بندی / رویدادها) ،که زبان ارتباطات ماژولار هستند.

3. مقررات و توزیع برق سازگار با Eurorack: PCB شامل بخش های تنظیم قدرت قوی برای پذیرش استاندارد + / 12V (یا + / 15V) از هیئت مدیره اتوبوس کیس سینت، ارائه تمیز، پایدار،و قدرت محافظت شده برای تمام قطعات آنالوگ و دیجیتال در هواپیما.

4. معماری ترکیبی آنالوگ-دیجیتال: بسیاری از ماژول های مدرن دارای یک طراحی هیبریدی PCBA هستند که مسیرهای سیگنال آنالوگ را با یک میکروکنترلر دیجیتال (MCU) یا FPGA برای زمان بندی دقیق، ذخیره سازی حافظه، توالی پیچیده،الگوریتم های سنتز دیجیتال، و ارتباطات USB / MIDI.

5. تبدیل آنالوگ به دیجیتال / دیجیتال به آنالوگ با کیفیت بالا (ADC/DAC): شامل ADC های با وضوح بالا و میزان نمونه گیری بالا و DAC ها برای اطمینان از کیفیت صدا در هنگام پردازش صوتی خارجی، دیجیتالی کردن CV،یا تولید صوتی از منابع دیجیتال درون ماژول.

6. یکپارچه سازی قطعات صفحه جلویی: PCBA با اتصالات مستقیم برای پتانسیومترهای ماندگار، سوئیچ ها و شاخص های LED طراحی شده است، که برای تحمل استفاده مداوم لمس طراحی شده است.جک های بسته با جوش برای قرار دادن و برداشتن کابل های پیچ مکرر.

7. مدارهای ژنراتور محافظ دقیق و تقویت کننده کنترل شده ولتاژ (VCA): شامل مدارهای اختصاصی برای تولید منحنی های محافظ دقیق حمله-زوال-افزایش پایدار (ADSR) و برای تقویت یا تضعیف تمیز سیگنال های صوتی / CV با استفاده از کنترل ولتاژ است.که برای شکل دادن به دینامیک صدا اساسی هستند.
