| نام تجاری: | TECircuit |
| شماره مدل: | TEC0404 |
| مقدار تولیدی: | 1pcs برای نمونه ، 100pcs برای فله |
| قیمت: | USD 1.99 ~ USD9.99/pcs |
| زمان تحویل: | 5-15 روز WOTK |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |

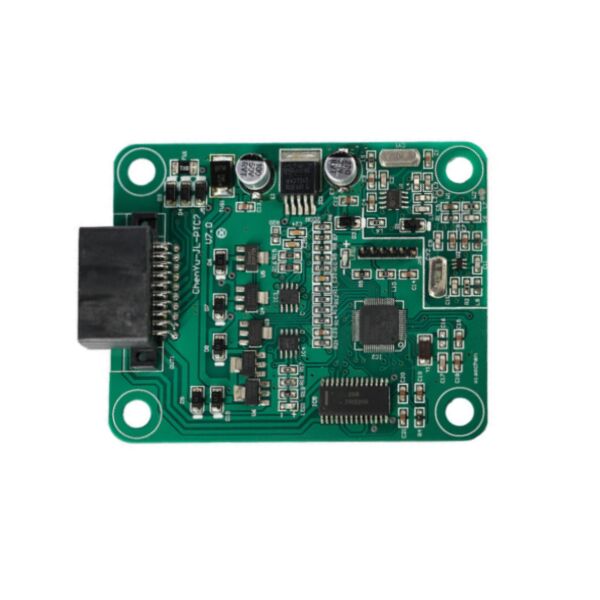

تصاویر PCBA
![]()
در موردمدار TEC
پيدا شد:TECircuit از2004.
مکان:یک ارائه دهنده خدمات تولید الکترونیک (EMS) واقع در شنژن چین.
ماده:PCB EMS قابل تنظیم،پیشنهاداتطیف گسترده ای ازیک توقفخدمات مغازه
خدمات: صفحه مدار چاپی (PCB) و مونتاژ صفحه مدار چاپی))PCBA), صفحه مدار چاپی انعطاف پذیر (((FPC), اجزای تامین,ساخت جعبه، تست.
تضمین کیفیت: UL،ISO 9001،ISO 14001،ISO13485، ITAF 16949 و مطابق با ROHS و REACH.
عکس های کارخانه:
کارخانه ی خود شرکت: 50،000 متر مربع؛ کارکنان: 930+؛ ظرفیت تولید ماهانه: 100،000 متر مربع
برنامه های کاربردی PCBA
نصب و نگهداری شبکه: PCBA عملکردهای اصلی را برای تکنسین ها برای صدور گواهینامه نصب کابل های فیبر نوری هدایت می کند، اندازه گیری پارامترهای حیاتی مانند کل پایان به پایاناز دست دادن قدرت نوریبرای اطمینان از اینکه پیوندها قبل از راه اندازی سیستم با استانداردهای صنعت مطابقت دارند.
موقعیت خطا و رفع مشکل: قدرت دارهرفلکتومتر اپتیکال زمان دامنه (OTDR)عملکردی، تجزیه و تحلیل نور پخش شده به عقب برای دقیق پیدا کردن شکاف ها، خم های شدید، یا کانکتورهای معیوب در امتداد طول فیبر، به طور چشمگیری کاهش زمان تعمیر.
شبکه های نوری غیرفعال (PON) و مخابرات: PCBA های تخصصی امکان آزمایش در شبکه های PON زنده را فراهم می کنند، که به تکنسین ها اجازه می دهد تا سطح قدرت را در طول موج های خاص بدون اختلال در سرویس اندازه گیری کنند.که برای حفظ زیرساخت های FTTH (Fiber to the Home) ضروری است..
تضمین کیفیت مرکز داده و شبکه های سازمانی: برای تأیید و مستند سازی عملکرد سیم های پچ، کابل های اصلی و فیبر نصب شده در مراکز داده استفاده می شود،اطمینان از اینکه اتصالات ستون فقرات با سرعت بالا دارای حاشیه سیگنال کافی برای عملکرد قابل اعتماد هستند.
مشخصات فیبر و تحقیقات آزمایشگاهی: طرح های PCBA با دقت بالا در محیط های تحقیق و توسعه و تولید برای توصیف خواص دقیق فیبر، مانند پراکندگی کروماتیک و پراکندگی حالت قطبی، استفاده می شود.برای طراحی سیستم پیشرفته.
ابزار آموزشی و آموزشی: به عنوان یک پلت فرم عملی برای دانش آموزان و متدربان برای یادگیری نظریه فیبر نوری، تمرینات عملی در پیوند و درک چگونگی تفسیر بودجه های از دست رفته و داده های ردیابی OTDR عمل می کند.
راننده دیود لیزر و فتودتکتور حساسیت بالا: PCBA شامل مدار های راننده لیزر دقیق برای انتشار پالس های نور پایدار و کالیبر شده یا سیگنال ها در طول موج های خاص (به عنوان مثال 850nm، 1310nm، 1550nm) است.این با یک فتو دتکتور حساسیت بالا و تقویت کننده ترانس امپیدانس برای تبدیل سیگنال های نوری ضعیف به اندازه گیری های الکتریکی دقیق ترکیب می شود.
مدارهای زمان بندی و پردازش سیگنال با دقت بالا: برای واحدهای آزمایش OTDR و از دست دادن، این صفحه دارای مدارهای زمان بسیار پایدار (با استفاده از TCXOs یا GPSDOs) برای اندازه گیری زمان بازگشت نور در مقیاس نانوسکنید است.یک ADC با سرعت بالا و FPGA یا DSP انجام متوسط سیگنال در زمان واقعی و پردازش برای استخراج داده های قابل استفاده از سیگنال های backscatter سر و صدا.
هسته پردازش و تحلیل داده ها: یک پردازنده کاربردی قدرتمند یا میکروکنترلر سیستم عامل دستگاه را اجرا می کند، رابط کاربری را مدیریت می کند، استانداردهای آزمایش را اجرا می کند (به عنوان مثال از IEC / TIA) ، نتایج را ذخیره می کند،و تولید گزارش های شفاف عبور / شکست و داده های ردیابی گرافیکی.
اتصال چند رابط و ذخیره سازی کالیبراسیون: PCBA شامل ماژول های USB و اغلب Wi-Fi / Bluetooth برای انتقال داده ها و کنترل از راه دور است.ضریب کالیبراسیونبرای هر لیزر و آشکارساز، اطمینان از دقت اندازه گیری در طول زمان و تغییرات دمایی.
سیستم مدیریت انرژی پیشرفته: از یک PMIC پیچیده برای مدیریت چندین ریل ولتاژ داخلی به طور موثر استفاده می کند.این پشتیبانی از عمر طولانی باتری برای استفاده از میدان با خاموش کردن اجزای جریان بالا (مانند لیزر و نمایشگرها) زمانی که در حال استفاده فعال نیستند و عملکرد پایدار از منابع مختلف (باتری) را تسهیل می کند.، آداپتور AC، Power over Ethernet).
طراحی محکم و جبران محیط زیست: این صفحه اغلب با پوشش سازگار و طراحی شده با اجزای طیف گسترده ای از دمای پوشش داده شده است.از آنجا که کاهش فیبر و خروجی لیزر می تواند با شرایط محیطی متفاوت باشد.
سوالات عمومی
سوال 1: برای نقل قول چه چیزی لازم است؟
جواب:
PCB: QTY، فایل Gerber، و الزامات فنی ((مواد / درمان پایان سطح / ضخامت مس / ضخامت صفحه...))
PCBA: اطلاعات PCB، BOM، ((دستورهای آزمایش...)
س2: چه فرمت های فایل را برای تولید قبول می کنید؟
جواب:
فایل PCB Gerber
لیست BOM برای PCB
روش آزمایش برای PCBA
سوال سوم: آیا پرونده های من در امان هستند؟
جواب:
پرونده های شما کاملاً امن و امن نگه داشته می شوند ما از IP مشتریان خود در کل فرآیند محافظت می کنیم تمام اسناد مشتریان هرگز با اشخاص ثالث به اشتراک گذاشته نمی شوند
سوال 4: روش حمل و نقل چیست؟
جواب:
ما می توانیم فدکس / DHL / TNT / UPS را برای حمل و نقل ارائه دهیم. همچنین، روش حمل و نقل مشتری قابل قبول است.
سوال5: روش پرداخت چیست؟
جواب:
انتقال تلگراف با پیش پرداخت (پیش پرداخت TT، T/T) ، PayPal قابل قبول است.
توضیحات PCB و PCBA
| لایه های PCB | 1 تا 42 لایه |
| مواد PCB | CEM1، CEM3، Rogers، FR-4، FR-4 با Tg بالا، پایه آلومینیومی، بدون هالوجن |
| حداکثر اندازه تخته | 620mm × 1100mm |
| گواهینامه | مطابقت با دستورالعمل RoHS |
| ضخامت تخته | 1.6 ± 0.1mm |
| ضخامت لایه بیرونی مس | 0.5-5 اونس |
| ضخامت لایه داخلی مس | 0.5 تا 5 اونس |
| حداکثر ضخامت تخته | 6.0mm |
| حداقل اندازه سوراخ | 0.20ميلي متر |
| حداقل عرض خط/فضای | 3/3میل |
| حداقل ارتفاع ماسک جوش | 0.1mm (4mil) |
| ضخامت صفحه و نسبت دیافراگم | 30:1 |
| حداقل سوراخ مس | 20μm |
| تحمل قطر سوراخ (PTH) | ±0.075mm (3mil) |
| تحمل قطر سوراخ (NPTH) | ±0.05mm (2mil) |
| انحراف موقعیت سوراخ | ±0.05mm (2mil) |
| چشم انداز تحمل | ±0.05mm (2mil) |
| رنگ های ماسک جوش دهنده PCB | سیاه، سفید، زرد |
| پوشش سطح PCB | HASL بدون سرب، غوطه ور کردن ENIG، قلع شیمیایی، طلایی فلش، OSP، انگشت طلا، پاک کننده، نقره غوطه ور کردن |
| رنگ افسانه | سفید |
| آزمایش الکتریکی | 100٪ AOI، آزمایش اشعه ایکس، آزمایش فضاپیما |
| پردازش طرح | مسیریابی و نمره گذاری/V-cut |
| استاندارد بازرسی | IPC-A-610 کلاس II |
| گواهینامه ها | UL (E503048) ، ISO9001، ISO14001، IATF16949 |
| گزارش های خارج | بازرسی نهایی، آزمایش الکتریکی، آزمایش جوش پذیری، تجزیه و تحلیل بخش های کوچک |
امتیاز کلی
بررسی اجمالی امتیاز
توزیع تمام رتبهبندیها به شرح زیر است.تمام بررسی ها
