مونتاژ برد مدار چاپی PCBA مصرف کننده HDMI کارت کپچر SMT

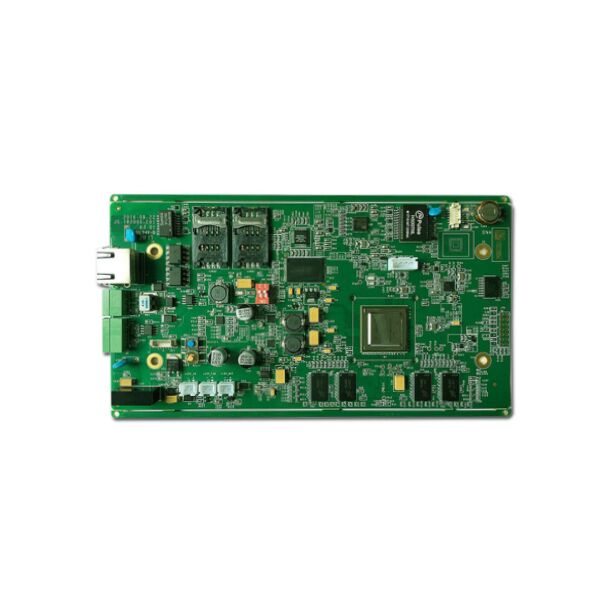

تصاویر PCBA

درباره TECircuit

یافت شده: TECircuit از سال 2004 فعالیت می‌کند.

موقعیت: یک ارائه دهنده خدمات تولید الکترونیک (EMS) واقع در شنژن چین.

مورد: EMS PCB قابل تنظیم، ارائه می دهد طیف کاملی از خدمات یک‌جافروشگاه.

خدمات: برد مدار چاپی (PCB) و مونتاژ برد مدار چاپی (PCBA)، برد مدار چاپی انعطاف‌پذیر (FPC)، تهیه قطعات، مونتاژ جعبه، تست.

تضمین کیفیت: UL، ISO 9001، ISO 14001، ISO 13485، ITAF 16949 و مطابق با ROHS و REACH.

تصاویر کارخانه:
کارخانه خود شرکت: 50000 متر مربع؛ کارکنان: 930+؛ ظرفیت تولید ماهانه: 100000 متر مربع

کاربردهای PCBA

• ایجاد محتوای بی‌درنگ و پخش زنده: PCBA ویدیو و صدای با کیفیت بالا را از دوربین‌ها، کنسول‌های بازی یا رایانه‌ها در زمان واقعی ضبط و رمزگذاری می‌کند و به سازندگان این امکان را می‌دهد تا به‌طور زنده در پلتفرم‌هایی مانند Twitch، YouTube پخش کنند یا وبینارهای حرفه‌ای را بدون تأخیر قابل توجهی برگزار کنند.

• فرایند تولید و پخش حرفه‌ای: در محیط‌های استودیویی برای دریافت فیدهای ویدئویی از منابع متعدد (دوربین‌ها، خروجی‌های صفحه نمایش) به نرم‌افزار تولید برای سوئیچینگ، ضبط و ویرایش استفاده می‌شود و یک پیوند حیاتی در خطوط تولید ویدئویی حرفه‌ای را تشکیل می‌دهد.

• ضبط گیم‌پلی و تولید محتوای ورزش‌های الکترونیکی: فیلم‌های گیم‌پلی خام و با کیفیت بالا را مستقیماً از رایانه‌های شخصی یا کنسول‌های بازی ضبط می‌کند و به بازیکنان و پخش‌کنندگان ورزش‌های الکترونیکی اجازه می‌دهد تا جلسات را برای هایلایت‌ها، آموزش‌ها یا پس از تولید بدون تأثیر بر عملکرد بازی ضبط کنند.

• ارتباطات شرکتی و همکاری از راه دور: اشتراک‌گذاری محتوای با کیفیت بالا، ارائه‌ها یا فیدهای ویدئویی را در طول کنفرانس‌های ویدئویی تسهیل می‌کند و اطمینان می‌دهد که مواد بصری به‌طور واضح و حرفه‌ای در تنظیمات جلسات ترکیبی یا از راه دور منتقل می‌شوند.

• ایجاد محتوای آموزشی و آموزشی: به مربیان و آموزش‌دهندگان این امکان را می‌دهد تا سخنرانی‌ها، آموزش‌های نرم‌افزاری یا نمایش‌های آموزشی را مستقیماً از رایانه یا دوربین مدارک خود ضبط کنند و دارایی‌های ویدئویی آموزشی با کیفیت بالا تولید کنند.

• یکپارچه‌سازی سیستم‌های امنیتی و نظارتی: می‌تواند برای ضبط و دیجیتالی کردن فیدهای ویدئویی از دوربین‌های امنیتی قدیمی یا مدرن مجهز به HDMI مستقر شود و ادغام در ضبط‌کننده‌های ویدئویی شبکه (NVR) یا سیستم‌های نظارت مرکزی را تسهیل کند.

• تست دستگاه و تشخیص سخت‌افزار: وسیله‌ای را برای مهندسان و تکنسین‌ها فراهم می‌کند تا خروجی ویدئویی را از دستگاه‌های تحت آزمایش (به عنوان مثال، دستگاه‌های تنظیم‌کننده، پخش‌کننده‌های رسانه، کارت‌های گرافیک) برای اطمینان از کیفیت، اشکال‌زدایی و تأیید انطباق ضبط و تجزیه و تحلیل کنند.

ویژگی‌های PCBA

1. گیرنده HDMI و مدار شرطی‌سازی سیگنال: PCBA یک تراشه گیرنده HDMI اختصاصی را در خود جای داده است که داده‌های ویدئویی و صوتی فشرده‌نشده را از منبع استخراج می‌کند. این شامل مدارهای شرطی‌سازی سیگنال برای مدیریت طول‌های مختلف کابل و حفظ یکپارچگی سیگنال برای ضبط پایدار است.

2. رمزگذار ویدئو/پردازنده فشرده‌سازی: در هسته خود، این برد دارای یک تراشه پردازش ویدئویی قدرتمند (اغلب ASIC یا FPGA) است که رمزگذاری سخت‌افزاری بی‌درنگ (به عنوان مثال، H.264، H.265، AV1) را بر روی جریان ویدئویی خام انجام می‌دهد و اندازه فایل را به‌طور چشمگیری کاهش می‌دهد تا ضبط یا پخش کارآمد باشد.

3. استخراج‌کننده صدا و پردازنده تعبیه‌شده: شامل مدار برای استخراج صدای تعبیه‌شده از سیگنال HDMI، پردازش آن (به عنوان مثال، عبور، ترکیب) و سپس دوباره جاسازی آن در جریان خروجی یا مسیریابی آن به‌طور جداگانه از طریق رابط‌هایی مانند جک صوتی 3.5 میلی‌متری یا کانال صوتی USB است.

4. کنترل‌کننده پل USB یا PCIe با سرعت بالا: PCBA یک کنترل‌کننده پل اصلی (به عنوان مثال، USB 3.2، USB-C یا PCIe) را ادغام می‌کند که انتقال داده با پهنای باند بالا از جریان ویدئو/صوتی رمزگذاری‌شده را به رایانه میزبان مدیریت می‌کند، با نوع رابط که حداکثر وضوح و نرخ فریم قابل دستیابی را تعریف می‌کند.

5. حافظه داخلی و بافر فریم: از RAM با سرعت بالا (به عنوان مثال، DDR3/DDR4) به عنوان بافر فریم استفاده می‌کند. این حافظه به‌طور موقت فریم‌های ویدئویی را در طول فرآیند رمزگذاری و انتقال داده نگه می‌دارد، از افت فریم‌ها جلوگیری می‌کند و ضبط روان را تضمین می‌کند، به‌خصوص در صحنه‌های با نرخ بیت متغیر.

6. ساعت دقیق و مدیریت زمان‌بندی: از یک مولد ساعت پایدار و کنترل‌کننده زمان‌بندی برای همگام‌سازی سیگنال HDMI ورودی با پردازش داخلی و ساعت رمزگذاری استفاده می‌کند، که برای از بین بردن مشکلات همگام‌سازی صدا و تصویر (خطاهای همگام‌سازی لب) حیاتی است.

7. مقیاس‌دهنده پردازش ویدئویی چند فرمتی: بسیاری از PCBAs پیشرفته شامل یک مقیاس‌دهنده سخت‌افزاری هستند که می‌تواند وضوح ویدئوی ورودی را (به عنوان مثال، کاهش مقیاس 4K به 1080p) در زمان واقعی قبل از رمزگذاری تغییر اندازه دهد، و انعطاف‌پذیری را برای الزامات خروجی فراهم می‌کند و پهنای باند را حفظ می‌کند.

8. حفاظت ورودی گسترده و مدارهای سازگاری: دارای دیودهای محافظ، تراشه‌های محافظت ESD (تخلیه الکترواستاتیک) و مدارهای تغییر سطح برای محافظت از اجزای حساس در برابر نوسانات ولتاژ و اطمینان از سازگاری با طیف گسترده‌ای از دستگاه‌های منبع HDMI است.

سؤالات متداول

​توضیحات PCB و PCBA ​

سرویس OEM مونتاژ PCB

خرید مواد قطعات الکترونیکی

ساخت PCB خام

کابل، مونتاژ سیم‌کشی، ورق فلز، سرویس مونتاژ کابینت الکتریکی

سرویس مونتاژ PCB: SMT، BGA، DIP

تست PCBA: AOI، تست درون مدار (ICT)، تست عملکردی (FCT)

سرویس پوشش انطباقی

نمونه‌سازی و تولید انبوه

​​

سرویس ODM PCBA

طراحی PCB، طراحی PCBA با توجه به ایده شما

کپی/کلون PCBA

طراحی مدار دیجیتال / طراحی مدار آنالوگ / طراحی lRF / طراحی نرم‌افزار تعبیه‌شده

برنامه‌نویسی سیستم‌افزار و ریزکد برنامه‌نویسی برنامه ویندوز (GUI) / برنامه‌نویسی درایور دستگاه ویندوز (WDM)

طراحی رابط کاربری تعبیه‌شده / طراحی سخت‌افزار lSystem

​
