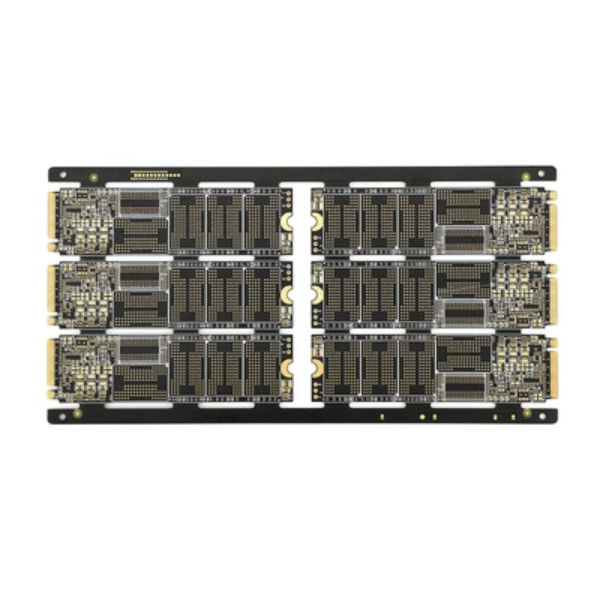

صفحه مدار چاپی سخت چند لایه ای برای دستگاه های ذخیره سازی

صفحه مدار چاپی سخت چند لایه ای برای دستگاه های ذخیره سازی

نام تجاری:	TECircuit
شماره مدل:	TEC0213
مقدار تولیدی:	1PCS
قیمت:	USD 1.99 ~ USD9.99/pcs
زمان تحویل:	5-15 وات روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

برند:

Shenzhen Tecircuit Electronics Co., Ltd

نوع محصول:

PCB، برد فرکانس بالا، PCB صلب، برد سفت و سخت، برد انعطاف پذیر، PCB سخت انعطاف پذیر، بستر IC، هسته فل

مورد شماره.:

R0081

خدمات:

سرویس PCBA

جزئیات بسته بندی:

بسته وکیوم + جعبه کارتن

قابلیت ارائه:

50000 عدد/ماه

برجسته کردن:

صفحه مدار چاپی محکم چند لایه ای,صفحه مدار چاپی سخت انگشت طلا,دستگاه های ذخیره سازی صفحه مدار چاپی سخت

Gold Finger Rigid Printed Circuit Board

Storage Devices Rigid Printed Circuit Board

توضیحات محصول

تصاویر محصول

درباره TECircuit

پيدا شد:TECircuit از2004.

مکان:یک ارائه دهنده خدمات تولید الکترونیک (EMS) واقع در شنژن چین.

ماده:PCB EMS قابل تنظیم،پیشنهاداتطیف گسترده ای ازیک توقفخدمات مغازه

خدمات: صفحه مدار چاپی (PCB) و مونتاژ صفحه مدار چاپی))PCBA), صفحه مدار چاپی انعطاف پذیر (((FPC), اجزای تامین,ساخت جعبه، تست.

تضمین کیفیت: UL،ISO 9001،ISO 14001،ISO13485، ITAF 16949 و مطابق با ROHS و REACH.

عکس های کارخانه:
کارخانه ی خود شرکت: 50،000 متر مربع؛ کارکنان: 930+؛ ظرفیت تولید ماهانه: 100،000 متر مربع

کاربردهای محصول

هارد دیسک ها (HDD):
- در اتصالات داخلی برای انتقال داده بین درایو و مادربرد استفاده می شود و عملکرد قابل اعتماد را تضمین می کند.
درایوهای حالت جامد (SSD):
- یکپارچه در طرح های SSD برای دسترسی و انتقال داده با سرعت بالا، افزایش عملکرد کلی.
کارت های حافظه:
- در کارت های SD و سایر فرمت های کارت حافظه برای اتصال قوی که امکان بازیابی سریع داده ها را فراهم می کند، استفاده می شود.
درایوهای فلش USB:
- استفاده شده در درایوهای فلش USB برای اتصال قابل اعتماد که انتقال سریع داده به و از رایانه ها را تسهیل می کند.
دستگاه های ذخیره سازی خارجی:
- در هارد دیسک های خارجی و محفظه های SSD یافت می شود، اتصال امن و کارآمد به دستگاه های مختلف را فراهم می کند.
راه حل های پشتیبان گیری داده ها:
- در دستگاه هایی که برای ذخیره و پشتیبان گیری داده ها طراحی شده اند استفاده می شود، دسترسی قابل اعتماد و سریع به اطلاعات ذخیره شده را تضمین می کند.

ویژگی های محصول

پوشش طلا:
- نقاط تماس با طلا پوشش داده شده اند تا هدایت عالی و مقاومت در برابر خوردگی را تضمین کنند، که قابلیت اطمینان ارتباطات داده را افزایش می دهد.
دوام بالا:
- انگشتان طلایی برای مقاومت در برابر ورودی و برداشتن مکرر طراحی شده اند، که آنها را برای دستگاه هایی که نیاز به اتصال مکرر دارند، ایده آل می کند.
یکپارچگی سیگنال برتر:
- پوشش طلا از دست دادن سیگنال را به حداقل می رساند و انتقال سریع و قابل اعتماد داده را تضمین می کند که برای برنامه های ذخیره سازی با عملکرد بالا بسیار مهم است.
طراحی فشرده:
- استفاده از انگشتان طلایی اجازه می دهد تا طراحی های فضای کارآمد، امکان ادغام اتصالات با تراکم بالا در راه حل های ذخیره سازی فشرده.
سازگاری:
- پی سی بی های انگشت طلا با انواع کانکتورها و رابط های ذخیره سازی سازگار هستند و آنها را برای کاربردهای مختلف دستگاه های ذخیره سازی متنوع می کنند.

سوالات عمومی

سوال 1: برای نقل قول چه چیزی لازم است؟
جواب:
PCB: QTY، فایل Gerber، و الزامات فنی ((مواد / درمان پایان سطح / ضخامت مس / ضخامت صفحه...))
PCBA: اطلاعات PCB، BOM، ((دستورهای آزمایش...)

س2: چه فرمت های فایل را برای تولید قبول می کنید؟
جواب:
فایل PCB Gerber
لیست BOM برای PCB
روش آزمایش برای PCBA

سوال سوم: آیا پرونده های من در امان هستند؟
جواب:
فایل های شما کاملاً امن و امن نگه داشته می شوند ما از IP مشتریانمان در کل فرآیند محافظت می کنیم تمام اسناد مشتریان هرگز با اشخاص ثالث به اشتراک گذاشته نمی شوند

سوال 4: روش حمل و نقل چیست؟
جواب:
ما می توانیم FedEx / DHL / TNT / UPS را برای حمل و نقل ارائه دهیم. همچنین، روش حمل و نقل مشتری قابل قبول است.

سوال5: روش پرداخت چیست؟
جواب:
انتقال تلگراف با پیش پرداخت (پیش پرداخت TT، T/T) ، PayPal قابل قبول است.

توضیحات محصول

مشخصات:
لایه های PCB:	۱ تا ۴۲ لایه
مواد PCB:	CEM1، CEM3، Rogers، FR-4، FR-4 با Tg بالا، پایه آلومینیومی، بدون هالوجن
حداکثر اندازه صفحه PCB:	620mm*1100mm
گواهی PCB:	مطابقت با دستورالعمل RoHS
ضخامت PCB:	1.6 ± 0.1mm
ضخامت مس لایه خارج:	0.5-5 اونس
ضخامت لایه داخلی مس:	0.5 تا 5 اونس
حداکثر ضخامت صفحه PCB:	6.0mm
حداقل اندازه سوراخ:	0.20ميلي متر
حداقل عرض خط/فضای:	3/3میل
حداقل S/M Pitch:	0.1mm ((4mil)
ضخامت صفحه و نسبت گشایش:	30:1
حداقل سوراخ مس:	20μm
هول دیا. تحمل ((PTH):	± 0.075mm ((3mil)
گودال دی. تحمل ((NPTH):	±0.05mm (2mil)
انحراف موقعیت سوراخ:	±0.05mm (2mil)
تعصب خطی:	±0.05mm (2mil)
ماسک جوش PCB:	سیاه، سفید، زرد
سطح PCB به پایان رسیده:	HASL بدون سرب، غوطه ور کردن ENIG، شیمی قلع، فلش طلا، OSP، انگشت طلا، Peelable، غوطه ور کردن نقره
افسانه:	سفید
تست الکترونیکی:	100درصدي AOI، اشعه ايکس، آزمايش فضاپيما
طرح:	مسیر و امتیاز/V-cut
استاندارد بازرسی:	IPC-A-610CCLASSII
گواهینامه:	UL (E503048) ،ISO9001/ISO14001/IATF16949
گزارش های خارج:	بازرسی نهایی، آزمون E، آزمون قابل سولدر شدن، بخش کوچک و بیشتر
