جزئیات محصولات

خونه محصولات

سفارشی سازی PCB سخت و انعطاف پذیر برای تجهیزات نظارت بر نشانه های حیاتی

سفارشی سازی PCB سخت و انعطاف پذیر برای تجهیزات نظارت بر نشانه های حیاتی

نام تجاری:	TECircuit
شماره مدل:	TEC0183
مقدار تولیدی:	1PCS
قیمت:	USD 1.99 ~ USD9.99/pcs
زمان تحویل:	5-15 وات روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

برند:

Shenzhen Tecircuit Electronics Co., Ltd

نوع محصول:

PCB، برد فرکانس بالا، PCB صلب، برد سفت و سخت، برد انعطاف پذیر، PCB سخت انعطاف پذیر، بستر IC، هسته فل

مورد شماره.:

RF0026

خدمات:

سرویس PCBA

جزئیات بسته بندی:

بسته وکیوم + جعبه کارتن

قابلیت ارائه:

50000 عدد/ماه

برجسته کردن:

صفحه PCB تجهیزات نظارت بر علامت,سفارشی سازی PCB سخت و انعطاف پذیر

Customization Rigid And Flexible PCB

توضیحات محصول

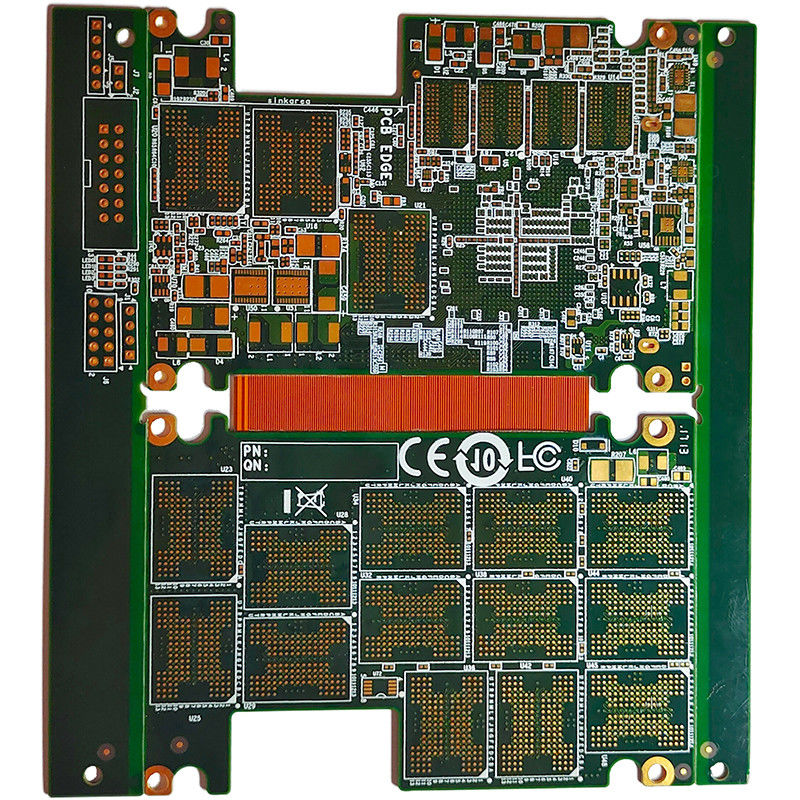

تصاویر محصول

در موردمدار TEC

پيدا شد:TECircuit از2004.

مکان:یک ارائه دهنده خدمات تولید الکترونیک (EMS) واقع در شنژن چین.

ماده:PCB EMS قابل تنظیم،پیشنهاداتطیف گسترده ای ازیک توقفخدمات مغازه

خدمات: صفحه مدار چاپی (PCB) و مونتاژ صفحه مدار چاپی))PCBA), صفحه مدار چاپی انعطاف پذیر (((FPC), اجزای تامین,ساخت جعبه، تست.

تضمین کیفیت: UL،ISO 9001،ISO 14001،ISO13485، ITAF 16949 و مطابق با ROHS و REACH.

عکس های کارخانه:
کارخانه ی خود شرکت: 50،000 متر مربع؛ کارکنان: 930+؛ ظرفیت تولید ماهانه: 100،000 متر مربع

کاربردهای محصول

مانیتورهای ضربان قلب:
- استفاده می شود برای اتصال سنسورها که ضربان قلب را اندازه گیری می کنند، نظارت در زمان واقعی برای بیماران و علاقه مندان به تناسب اندام را تسهیل می کند.
اکسیمترهای نبض:
- در دستگاه هایی استفاده می شود که سطح اشباع اکسیژن خون را اندازه گیری می کنند و سنسورهای نوری و واحدهای نمایش را به هم متصل می کنند.
مانیتورهای EKG:
- در سیستم های الکتروکاردیوگرام برای اتصال الکترودها و واحدهای پردازش برای ضبط فعالیت قلب ادغام شده است.
کنترل کننده فشار خون:
- در دستگاه هایی که فشار خون را اندازه گیری می کنند استفاده می شود، سنسورها و اجزای نمایشگر را برای خواندن دقیق متصل می کند.
دستگاه های بهداشتی پوشیدنی:
- در ساعت های هوشمند و ردیاب های تناسب اندام استفاده می شود که چندین نشانه حیاتی را کنترل می کنند و داده های جامع سلامتی را فراهم می کنند.
ترمومترها:
- در ترمومترهای الکترونیکی که دمای بدن را کنترل می کنند، متصل می شوند و سنسورها را به دستگاه های نمایش و پردازش متصل می کنند.
مانیتورهای تنفسی:
- در دستگاه هایی استفاده می شود که الگوهای تنفس را ردیابی می کنند، سنسورها را برای جمع آوری و تجزیه و تحلیل داده های تنفسی متصل می کنند.
سیستم های نظارت از راه دور بیمار:
- در سیستم هایی که داده های نشانه های حیاتی را از بیماران در خانه جمع آوری می کنند و آن را برای تجزیه و تحلیل به ارائه دهندگان مراقبت های بهداشتی منتقل می کنند.
دستگاه های پزشکی هوشمند:
- در دستگاه های پزشکی پیشرفته ای ادغام شده است که چندین عملکرد نظارت را برای مراقبت کلی از بیمار ترکیب می کند.
راه حل های تله صحت:
- در دستگاه هایی که برای برنامه های بهداشتی از راه دور طراحی شده اند استفاده می شود، مشاوره های از راه دور و نظارت بر سلامت را تسهیل می کند.

ویژگی های محصول

انعطاف پذیری:
- RFPCB ها می توانند خم شده و شکل داده شوند تا متناسب با طرح های مختلف دستگاه های پزشکی باشند و راحتی و قابلیت استفاده در برنامه های پوشیدنی را افزایش دهند.
بهره وری از فضا:
- طراحی سخت و انعطاف پذیر اجازه می دهد تا طرح های جمع و جور، آن را مناسب برای دستگاه های کوچک و قابل حمل نظارت.
صداقت سیگنال بالا:
- طراحی شده تا از دست دادن سیگنال و تداخل را به حداقل برساند و انتقال داده های دقیق و قابل اعتماد از سنسورها را تضمین کند.
دوام:
- ساخته شده برای تحمل استفاده منظم و عوامل محیطی، اطمینان از قابلیت اطمینان طولانی مدت در تنظیمات مختلف مراقبت های بهداشتی.
مدیریت حرارتی:
- خواص موثر تبعید گرما به حفظ شرایط عملیاتی مطلوب برای قطعات الکترونیکی حساس کمک می کند.
قابلیت سفارشی سازی:
- می توان آن را با نیازهای خاص نظارت متناسب کرد، که اجازه می دهد تا پیکربندی های منحصر به فرد برای کاربردهای مختلف پزشکی فراهم شود.
جمع آوری آسان:
- فرآیند تولید را ساده می کند و امکان ادغام کارآمد در سیستم های پیچیده نظارت بر علائم حیاتی را فراهم می کند.
سبک وزن:
- ماهیت سبک RFPCB ها به راحتی کلی دستگاه های پوشیدنی کمک می کند و استفاده از آنها را برای مدت طولانی آسان می کند.
مقاومت در برابر عوامل محیطی:
- اغلب برای مقاومت در برابر رطوبت، گرد و غبار و مواد شیمیایی درمان می شود و قابلیت اطمینان در محیط های مختلف بالینی و خانگی را افزایش می دهد.
رعایت استانداردهای پزشکی:
- تولید شده با رعایت استانداردهای مربوط به ایمنی و عملکرد دستگاه های پزشکی، اطمینان از عملکرد قابل اعتماد در برنامه های نظارت بر سلامت حیاتی.

سوال 1: برای نقل قول چه چیزی لازم است؟
جواب:
PCB: QTY، فایل Gerber، و الزامات فنی ((مواد / درمان پایان سطح / ضخامت مس / ضخامت صفحه...))
PCBA: اطلاعات PCB، BOM، ((دستورهای آزمایش...)

س2: چه فرمت های فایل را برای تولید قبول می کنید؟
جواب:
فایل PCB Gerber
لیست BOM برای PCB
روش آزمایش برای PCBA

سوال سوم: آیا پرونده های من در امان هستند؟
جواب:
فایل های شما کاملاً امن و امن نگه داشته می شوند ما از IP مشتریانمان در کل فرآیند محافظت می کنیم تمام اسناد مشتریان هرگز با اشخاص ثالث به اشتراک گذاشته نمی شوند

سوال 4: روش حمل و نقل چیست؟
جواب:
ما می توانیم FedEx / DHL / TNT / UPS را برای حمل و نقل ارائه دهیم. همچنین، روش حمل و نقل مشتری قابل قبول است.

سوال5: روش پرداخت چیست؟
جواب:
انتقال تلگراف با پیش پرداخت (پیش پرداخت TT، T/T) ، PayPal قابل قبول است.

توضیحات محصول

مشخصات:
لایه های PCB:	۱ تا ۴۲ لایه
مواد PCB:	CEM1، CEM3، Rogers، FR-4، FR-4 با Tg بالا، پایه آلومینیومی، بدون هالوجن
حداکثر اندازه صفحه PCB:	620mm*1100mm
گواهی PCB:	مطابقت با دستورالعمل RoHS
ضخامت PCB:	1.6 ± 0.1mm
ضخامت مس لایه خارج:	0.5-5 اونس
ضخامت لایه داخلی مس:	0.5 تا 5 اونس
حداکثر ضخامت صفحه PCB:	6.0mm
حداقل اندازه سوراخ:	0.20ميلي متر
حداقل عرض خط/فضای:	3/3میل
حداقل S/M Pitch:	0.1mm ((4mil)
ضخامت صفحه و نسبت گشایش:	30:1
حداقل سوراخ مس:	20μm
هول دیا. تحمل ((PTH):	± 0.075mm ((3mil)
گودال دی. تحمل ((NPTH):	±0.05mm (2mil)
انحراف موقعیت سوراخ:	±0.05mm (2mil)
تعصب خطی:	±0.05mm (2mil)
ماسک جوش PCB:	سیاه، سفید، زرد
سطح PCB به پایان رسیده:	HASL بدون سرب، غوطه ور کردن ENIG، شیمی قلع، فلش طلا، OSP، انگشت طلا، Peelable، غوطه ور کردن نقره
افسانه:	سفید
تست الکترونیکی:	100درصدي AOI، اشعه ايکس، آزمايش فضاپيما
طرح:	مسیر و امتیاز/V-cut
استاندارد بازرسی:	IPC-A-610CCLASSII
گواهینامه:	UL (E503048) ،ISO9001/ISO14001/IATF16949
گزارش های خارج:	بازرسی نهایی، آزمون E، آزمون قابل سولدر شدن، بخش کوچک و بیشتر
