PCB HDI
Created with Pixso. چند لایه PCB HDI سخت صفحه مدار چاپی تبلت کامپیوتر الکترونیک تولید

چند لایه PCB HDI سخت صفحه مدار چاپی تبلت کامپیوتر الکترونیک تولید

نام تجاری: TECircuit
شماره مدل: TEC0153
مقدار تولیدی: 1PCS
قیمت: USD 1.99 ~ USD9.99/pcs
زمان تحویل: 5-15 وات روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
اطلاعات دقیق
محل منبع:
چین
گواهی:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
برند:
Shenzhen Tecircuit Electronics Co., Ltd
نوع محصول:
PCB، برد فرکانس بالا، PCB صلب، برد سفت و سخت، برد انعطاف پذیر، PCB سخت انعطاف پذیر، بستر IC، هسته فل
مورد شماره.:
R0056
خدمات:
سرویس PCBA
جزئیات بسته بندی:
بسته وکیوم + جعبه کارتن
قابلیت ارائه:
50000 عدد/ماه
برجسته کردن:

صفحه PCB HDI سخت چند لایه ای,تولید الکترونیک PCB HDI سفت,تولید کامپیوتر صفحه مدار چاپی

,

Electronics Manufacturing Rigid HDI PCB

,

Computer Manufacturing Printed Circuit Board

توضیحات محصول

تصاویر محصول

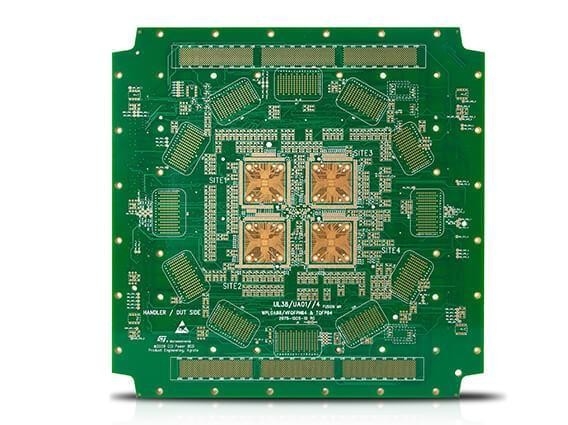

چند لایه PCB HDI سخت صفحه مدار چاپی تبلت کامپیوتر الکترونیک تولید 0







درباره TECircuit



پيدا شد:TECircuit از2004.

مکان:یک ارائه دهنده خدمات تولید الکترونیک (EMS) واقع در شنژن چین.


ماده:PCB EMS قابل تنظیم،پیشنهاداتطیف گسترده ای ازیک توقف
خدمات مغازه

خدمات:
صفحه مدار چاپی (PCB) و مونتاژ صفحه مدار چاپی))PCBA), صفحه مدار چاپی انعطاف پذیر (((FPC), اجزای تامین,
ساخت جعبه، تست.


تضمین کیفیت: UL،ISO 9001،ISO 14001،ISO13485، ITAF 16949 و مطابق با ROHS و REACH.

عکس های کارخانه:
کارخانه ی خود شرکت: 50،000 متر مربع؛ کارکنان: 930+؛ ظرفیت تولید ماهانه: 100،000 متر مربع



کاربردهای محصول



  • صفحه منطق اصلی:

    • در مدارهای واحد پردازش مرکزی (CPU) و واحد پردازش گرافیک (GPU) استفاده می شود و اتصال های چگالی بالا را برای عملکرد قدرتمند فراهم می کند.
  • رابط صفحه نمایش:

    • استفاده شده در اتصالات برای صفحه لمسی و صفحه نمایش LCD / LED، اطمینان از خروجی و پاسخ پذیری با وضوح بالا.
  • سیستم های مدیریت انرژی:

    • در مدارهای ادغام شده که شارژ باتری، توزیع برق و بهره وری انرژی را مدیریت می کنند تا عمر باتری را افزایش دهند.
  • ماژول های ارتباطات بی سیم:

    • در قطعات اتصال Wi-Fi، بلوتوث و سلولی استفاده می شود، انتقال داده های قابل اعتماد و سریع را تضمین می کند.
  • ماژول های دوربین:

    • در مدار هایی که از دوربین های جلو و عقب پشتیبانی می کنند استفاده می شود، که پردازش تصویر و ویدیو با کیفیت بالا را امکان پذیر می کند.
  • سیستم های صوتی:

    • در مدار تقویت کننده صوتی و اتصال اسپیکر ادغام شده، تولید صدا با کیفیت بالا را فراهم می کند.
  • سنسورها:

    • در سنسورهای مختلف مانند شتاب سنجها و ژایروسکوپ ها استفاده می شود و قابلیت هایی مانند تشخیص جهت و سنجش حرکت را افزایش می دهد.
  • رابط های ذخیره سازی:

    • استفاده شده در اتصالات برای ذخیره حافظه فلش، اطمینان از دسترسی سریع به داده ها و سرعت انتقال.
  • پورت های شارژ:

    • یکپارچه شده در USB-C یا دیگر رابط های شارژ، تسهیل انتقال قدرت کارآمد و اتصال داده.
  • سیستم های مدیریت حرارتی:

    • استفاده می شود در طرح هایی که نیاز به تبعید گرما موثر دارند و عملکرد مطلوب را در طول استفاده طولانی مدت حفظ می کنند.



ویژگی های محصول

  1. تراکم بالا:

    • PCB های HDI (High-Density Interconnect) طراحی های جمع و جور با تعداد زیادی از اجزای ضروری برای پروفایل های لاغر تبلت را امکان پذیر می کنند.
  2. بهبود صداقت سیگنال:

    • مسیرهای کوتاه تر و مسیریابی بهینه شده کیفیت سیگنال را افزایش می دهد، که برای انتقال داده و ارتباطات با سرعت بالا بسیار مهم است.
  3. مدیریت حرارتی بهتر:

    • مواد پیشرفته و طرح های چند لایه ای کمک می کنند تا حرارت به طور موثر از بین برود و از گرم شدن بیش از حد در طول کارهای فشرده جلوگیری شود.
  4. انعطاف پذیری افزایش یافته مسیر:

    • استفاده از مایکروویا و ویاس های دفن شده اجازه می دهد تا طرح های مدار پیچیده، به حداکثر رساندن بهره وری فضا.
  5. طراحی سبک:

    • استفاده از مواد کاهش یافته به طراحی های سبک تر تبلت کمک می کند، حمل و نقل و تجربه کاربر را بهبود می بخشد.
  6. بهره وری هزینه در تولید انبوه:

    • در حالی که هزینه های اولیه ممکن است بالاتر باشد، PCB های HDI می توانند به دلیل مزایای عملکرد خود برای تولید در مقیاس بزرگ مقرون به صرفه باشند.
  7. قابلیت سفارشی سازی:

    • می تواند برای برآورده کردن الزامات طراحی خاص طراحی شود و طرح ها و پیکربندی های منحصر به فرد را برای مدل های مختلف تبلت فراهم کند.
  8. دوام:

    • ساخته شده تا در برابر عوامل محیطی مقاومت کند و عملکرد قابل اعتماد در استفاده روزمره را تضمین کند.
  9. انطباق قانونی:

    • طراحی شده برای برآورده کردن استانداردهای صنعت برای ایمنی و عملکرد، اطمینان از عملکرد قابل اعتماد در الکترونیک مصرفی.
  10. سهولت ادغام:

    • سازگار با طیف گسترده ای از اجزای، تسهیل ادغام ویژگی های پیشرفته و فن آوری در قرص.





سوالات عمومی

سوال 1: برای نقل قول چه چیزی لازم است؟
جواب:
PCB: QTY، فایل Gerber، و الزامات فنی ((مواد / درمان پایان سطح / ضخامت مس / ضخامت صفحه...))
PCBA: اطلاعات PCB، BOM، ((دستورهای آزمایش...)

س2: چه فرمت های فایل را برای تولید قبول می کنید؟
جواب:
فایل PCB Gerber
لیست BOM برای PCB
روش آزمایش برای PCBA


سوال سوم: آیا پرونده های من در امان هستند؟
جواب:
فایل های شما کاملاً امن و امن نگه داشته می شوند ما از IP مشتریانمان در کل فرآیند محافظت می کنیم تمام اسناد مشتریان هرگز با اشخاص ثالث به اشتراک گذاشته نمی شوند

سوال 4: روش حمل و نقل چیست؟
جواب:

ما می توانیم FedEx / DHL / TNT / UPS را برای حمل و نقل ارائه دهیم. همچنین، روش حمل و نقل مشتری قابل قبول است.

سوال5: روش پرداخت چیست؟
جواب:
انتقال تلگراف با پیش پرداخت (پیش پرداخت TT، T/T) ، PayPal قابل قبول است.

توضیحات محصول

مشخصات:
لایه های PCB: ۱ تا ۴۲ لایه
مواد PCB: CEM1، CEM3، Rogers، FR-4، FR-4 با Tg بالا، پایه آلومینیومی، بدون هالوجن
حداکثر اندازه صفحه PCB: 620mm*1100mm
گواهی PCB: مطابقت با دستورالعمل RoHS
ضخامت PCB: 1.6 ± 0.1mm
ضخامت مس لایه خارج: 0.5-5 اونس
ضخامت لایه داخلی مس: 0.5 تا 5 اونس
حداکثر ضخامت صفحه PCB: 6.0mm
حداقل اندازه سوراخ: 0.20ميلي متر
حداقل عرض خط/فضای: 3/3میل
حداقل S/M Pitch: 0.1mm ((4mil)
ضخامت صفحه و نسبت گشایش: 30:1
حداقل سوراخ مس: 20μm
هول دیا. تحمل ((PTH): ± 0.075mm ((3mil)
گودال دی. تحمل ((NPTH): ±0.05mm (2mil)
انحراف موقعیت سوراخ: ±0.05mm (2mil)
تعصب خطی: ±0.05mm (2mil)
ماسک جوش PCB: سیاه، سفید، زرد
سطح PCB به پایان رسیده: HASL بدون سرب، غوطه ور کردن ENIG، شیمی قلع، فلش طلا، OSP، انگشت طلا، Peelable، غوطه ور کردن نقره
افسانه: سفید
تست الکترونیکی: 100درصدي AOI، اشعه ايکس، آزمايش فضاپيما
طرح: مسیر و امتیاز/V-cut
استاندارد بازرسی: IPC-A-610CCLASSII
گواهینامه: UL (E503048) ،ISO9001/ISO14001/IATF16949
گزارش های خارج: بازرسی نهایی، آزمون E، آزمون قابل سولدر شدن، بخش کوچک و بیشتر
